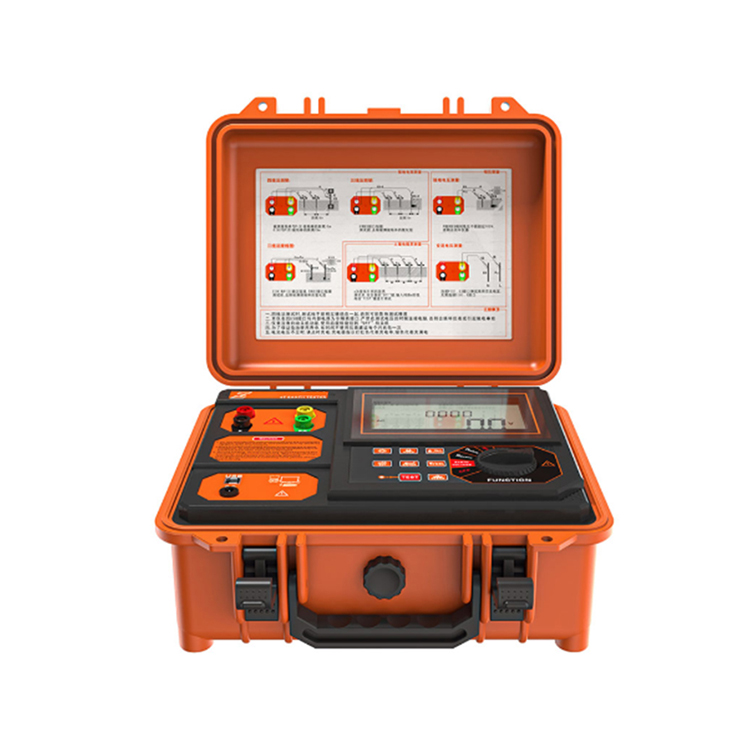

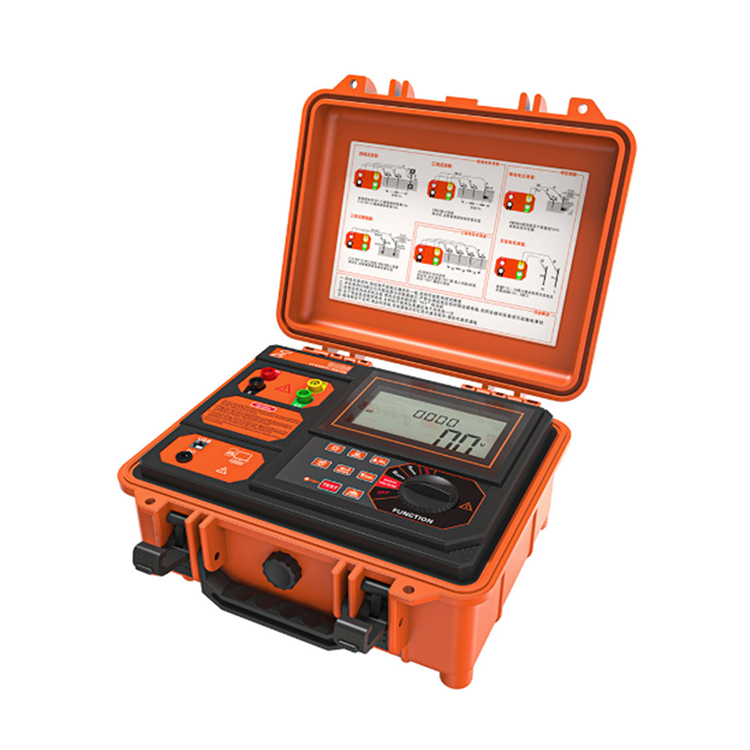

VS-3001 டிஜிட்டல் எர்த் ரெசிஸ்டன்ஸ் டெஸ்டர்

VS-3001 கிரவுண்டிங் ரெசிஸ்டன்ஸ் மற்றும் மண் ரெசிஸ்டிவிட்டி டெஸ்டர் சிறப்பாக வடிவமைக்கப்பட்டு, புதிய மின்னல் பாதுகாப்பு கிரவுண்டிங் ரெசிஸ்டன்ஸ் டெஸ்டிங் தரநிலையுடன் இணைந்து நிலத்தடி எதிர்ப்பு, மண் எதிர்ப்பு, தரை மின்னழுத்தம் மற்றும் ஏசி மின்னழுத்தத்தை ஆன்-சைட் அளவீட்டிற்காக வடிவமைக்கப்பட்டுள்ளது. சோதனை மின்னோட்டம் 20mA வரை இருக்கும். டிஜிட்டல் மற்றும் மைக்ரோ பிராசசிங் தொழில்நுட்பம், துல்லியமான 4-வயர் முறை, 3-வயர் முறை மற்றும் அடிப்படை எதிர்ப்பை அளவிட எளிய 2-கம்பி முறை, இறக்குமதி FFT (ஃபாஸ்ட் ஃபோரியர் டிரான்ஸ்ஃபார்ம்) தொழில்நுட்பம், AFC (தானியங்கி அதிர்வெண் கட்டுப்பாடு) தொழில்நுட்பம், தானாகவே குறுக்கீட்டைக் கண்டறிந்து அளவீட்டு அதிர்வெண்ணைத் தேர்ந்தெடுத்து, குறுக்கீடு மதிப்பைக் குறைத்து, தரைத் தாக்கத்தைக் குறைத்து மேலும் துல்லியமாக வழங்கவும். இது தனித்துவமான குறுக்கீடு எதிர்ப்பு திறன் மற்றும் சுற்றுச்சூழலுக்கு ஏற்றவாறு மாற்றியமைக்கும் திறனைக் கொண்டுள்ளது, மேலும் மீண்டும் மீண்டும் சோதனைகள் செய்வதன் மூலம் நல்ல நிலைத்தன்மையைக் கொண்டுள்ளது, அதிக துல்லியம், உயர் நிலைத்தன்மை மற்றும் நீண்ட கால அளவீட்டின் அதிக நம்பகத்தன்மை ஆகியவற்றை உறுதி செய்கிறது. மின்சக்தி, தொலைத்தொடர்பு, வானிலை, எண்ணெய் வயல், கட்டுமானம், மின்னல் பாதுகாப்பு மற்றும் தொழில்துறை மின் சாதனங்களின் தரையிறக்கம், மண் எதிர்ப்பு, தரையிறங்கும் மின்னழுத்தம் மற்றும் ஏசி மின்னழுத்தம் ஆகியவற்றை அளவிடுவதில் இது பரவலாகப் பயன்படுத்தப்படுகிறது.

VS-3001 கிரவுண்டிங் ரெசிஸ்டன்ஸ் மற்றும் மண் ரெசிஸ்டிவிட்டி டெஸ்டர், துல்லியமான கிரவுண்டிங் ரெசிஸ்டன்ஸ் டெஸ்டர், நான்கு-வயர் கிரவுண்டிங் ரெசிஸ்டன்ஸ் டெஸ்டர், இரண்டு-மூன்று-நான்கு கம்பி கிரவுண்டிங் ரெசிஸ்டன்ஸ் டெஸ்டர், மண் ரெசிஸ்டிவிட்டி டெஸ்டர், ஹோஸ்ட், டேட்டா சாப்ட்வேர், டெஸ்ட் லைன், ஆக்சிலரி கிரவுண்ட் ராட்கள், கம்யூனிகேஷன் லைன்கள் போன்றவற்றைப் பயன்படுத்துகிறது. பொருள், ஒரு முறை ஊசி மோல்டிங், குறைந்த அடர்த்தி, வலிமை, விறைப்பு, கடினத்தன்மை, உடைகள் எதிர்ப்பு, வெப்ப எதிர்ப்பு, காப்பு செயல்திறன் மிகவும் உயர்ந்தது, அதன் பெட்டி உடல் இது சுமார் 200 கிலோ அழுத்தத்தை தாங்கும், அதிக துல்லியம், உயர் நிலைத்தன்மை மற்றும் பல்வேறு சுற்றுச்சூழல் சோதனைகளில் அதிக நம்பகத்தன்மையை உறுதி செய்யும் புதிய கலப்பு நிரப்பிகளை சேர்ப்பது. ஹோஸ்டின் பெரிய LCD டிஸ்ப்ளே, பின்னொளி மற்றும் பட்டை வரைபடக் குறிப்புடன், ஒரு பார்வையில் தெளிவாக உள்ளது. அதே நேரத்தில், இது 300 செட் தரவுகளை சேமிக்க முடியும், மேலும் வரலாற்று தரவுகளை படித்தல், பார்த்தல், சேமித்தல், அறிக்கை செய்தல் மற்றும் அச்சிடுதல் ஆகியவற்றின் செயல்பாடுகளை தரவு மென்பொருள் மூலம் உணர முடியும்.

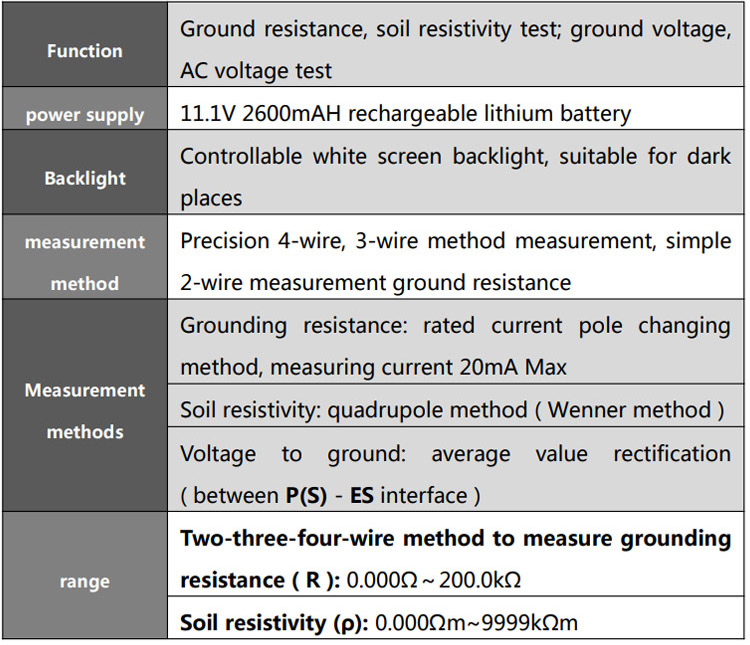

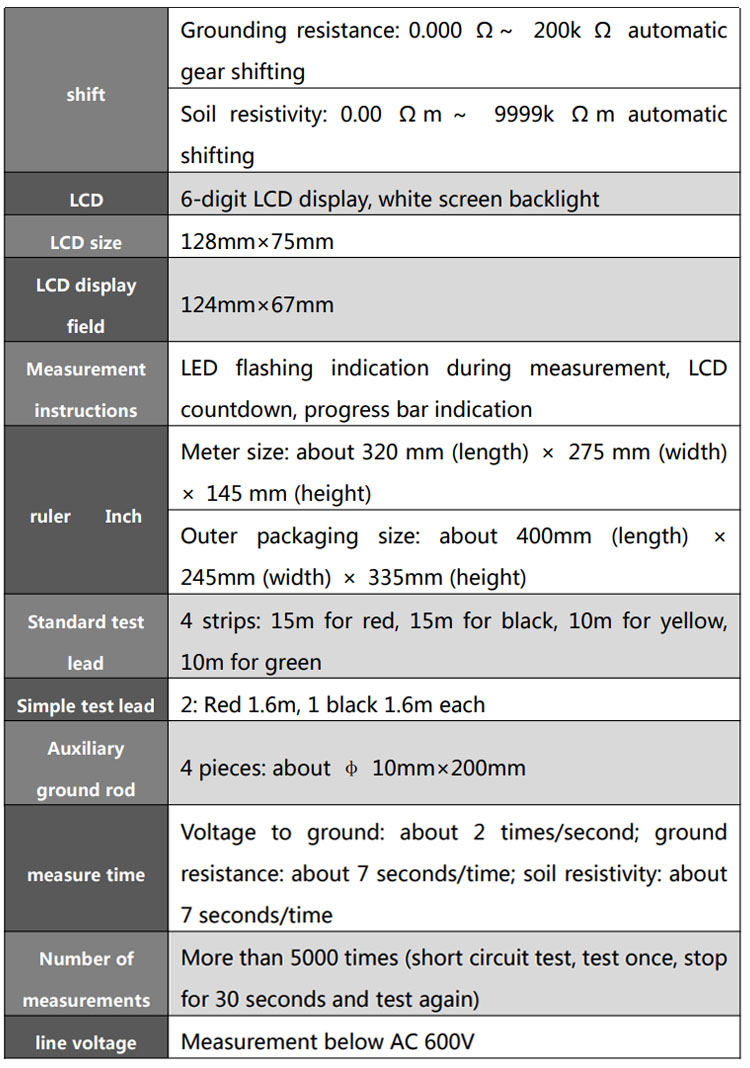

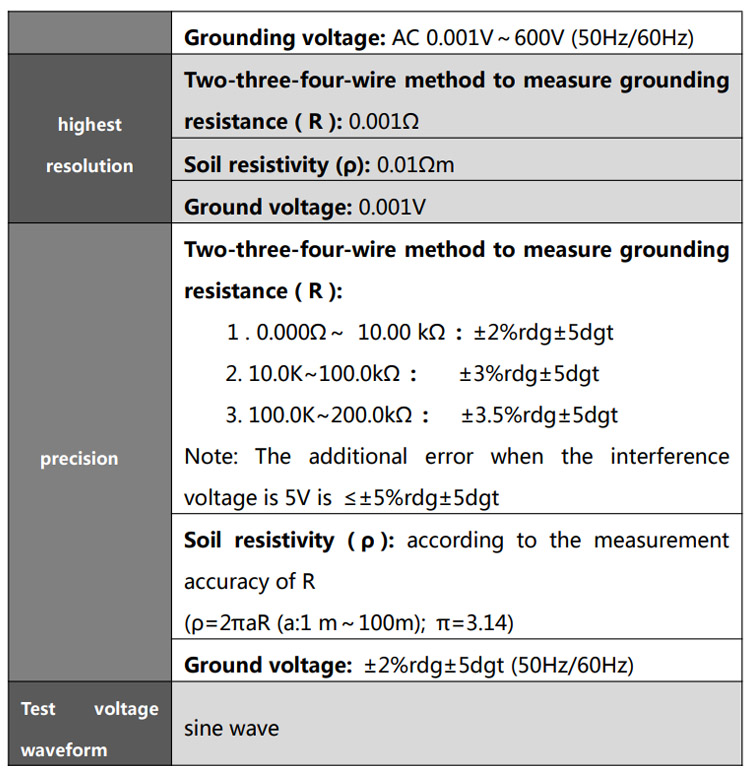

தொழில்நுட்ப விவரக்குறிப்புகள்

முக்கிய அம்சங்கள்

உயர் துல்லியம் & குறுக்கீடு எதிர்ப்பு: தானியங்கி அதிர்வெண் தேர்வு (412Hz/825Hz/1280Hz) குறுக்கீட்டைக் குறைக்க உதவுகிறது. தரை எதிர்ப்பு அளவீட்டில் துல்லியம் 0.000Ω–10.00kΩ வரம்பிற்கு ±2%rdg±5dgt ஐ அடையலாம்.

வலுவான & போர்ட்டபிள் டிசைன்: 200 கிலோ அழுத்தத்தைத் தாங்கும் வகையில் மதிப்பிடப்பட்ட தொழில்துறை தர அடிப்படை நிலைய கருவிப்பெட்டியில் வருகிறது. இது இலகுரக (அடிப்படை நிலையம் 2.7 கிலோ) மற்றும் வயல் பயன்பாட்டிற்கு ஏற்றது.

பரந்த அளவீட்டு வரம்பு: தரை எதிர்ப்பு: 0.000Ω–200 kΩ; மண் எதிர்ப்புத்திறன்: 0.00 Ω·m–9999 kΩ·m; கிரவுண்டிங்/ஏசி மின்னழுத்தம்: 0.001–600.0 வி.

பயனர் நட்பு செயல்பாடு: பின்னொளி, சோதனை முன்னேற்றப் பட்டி, கவுண்டவுன் காட்டி மற்றும் உள்ளுணர்வு செயல்பாடு டயல்/பொத்தான்கள் கொண்ட பெரிய எல்சிடி. இது குறுக்கீடு (சத்தம் எச்சரிக்கை > 5V) மற்றும் ஓவர்லோட் நிலைமைகள் (OL டிஸ்ப்ளே) தானாகவே கண்டறிய முடியும்.

தரவு மேலாண்மை: 300 செட் தரவுகளை சேமிக்கிறது. தரவை வைத்திருக்கலாம், மதிப்பாய்வு செய்யலாம், சாதனத்தில் நீக்கலாம் மற்றும் அறிக்கையிடல் மற்றும் அச்சிடுவதற்கு வழங்கப்பட்ட மென்பொருளைப் பயன்படுத்தி RS232/USB வழியாக PC-க்கு மாற்றலாம்.

பாதுகாப்பு இணக்கம்: IEC61010-1 (CAT III 300V, CAT IV 150V) ஐ சந்திக்கிறது, அதிக சுமை பாதுகாப்பு மற்றும் தனிமைப்படுத்தல், மின்னழுத்த வரம்புகள் (600V க்கு மேல் இல்லை) மற்றும் சரியான செயல்பாடு தொடர்பான தெளிவான பாதுகாப்பு எச்சரிக்கைகள்.

விண்ணப்பங்கள்

VS-3001 நம்பகமான தரை அமைப்பு சோதனை மற்றும் மண் பகுப்பாய்வு தேவைப்படும் தொழில்களில் பரவலாகப் பயன்படுத்தப்படுகிறது:

மின் பொறியியல் - சோதனை

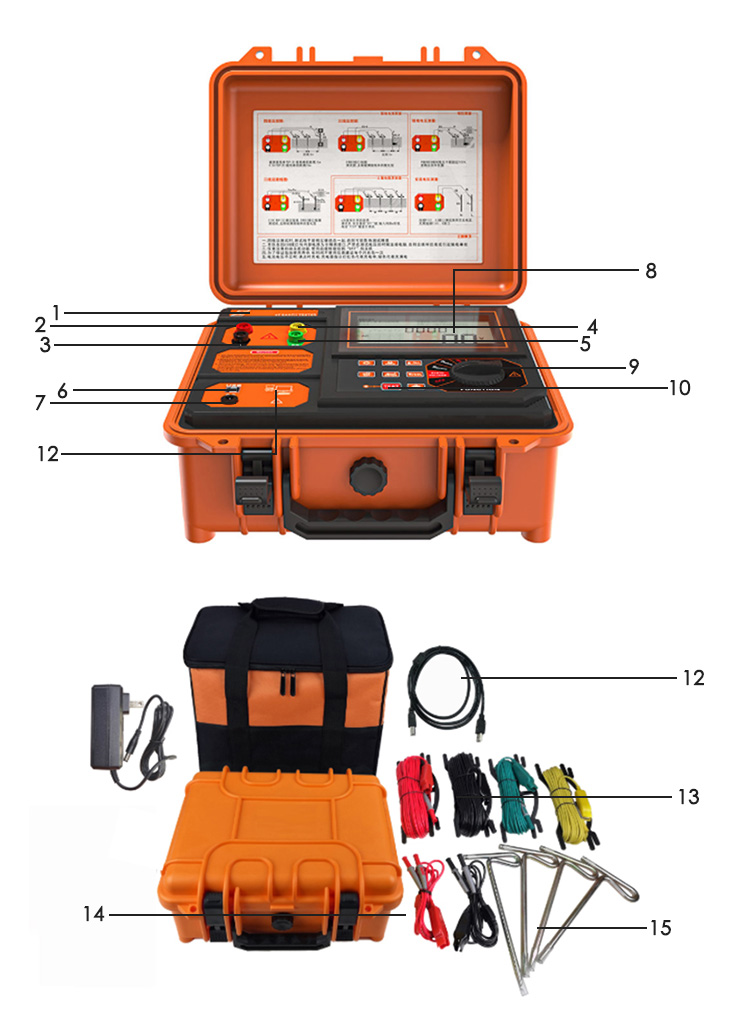

கட்டமைப்பு

1: தயாரிப்பு மாதிரி இடம்

2: C(H) இடைமுகம்: தற்போதைய துருவம்

3: மின் இடைமுகம்: தரை துருவம்

4: பி(எஸ்) இடைமுகம்: மின்னழுத்த துருவம்

5: ES இடைமுகம்

6: USB இடைமுகம்

7: சார்ஜிங் போர்ட்

8: எல்சிடி

9: செயல்பாட்டு கியர் பொத்தான்

10: முக்கிய பகுதி

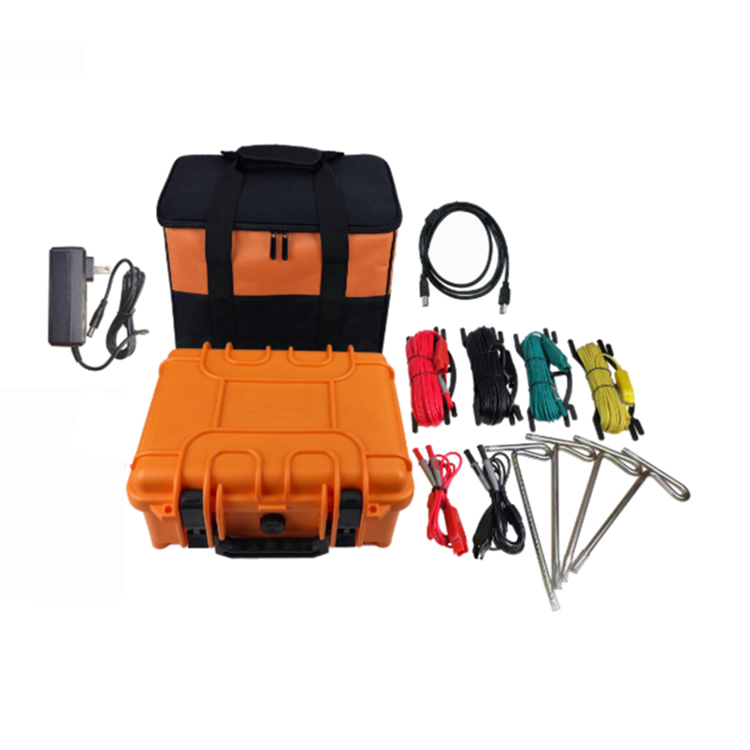

11: USB டேட்டா கேபிள்

12: S480 மீட்டர்

13: 4 நிலையான சோதனை வரிகள்

14: 2 எளிய சோதனை வரிகள்

15: துணை தரை தடி

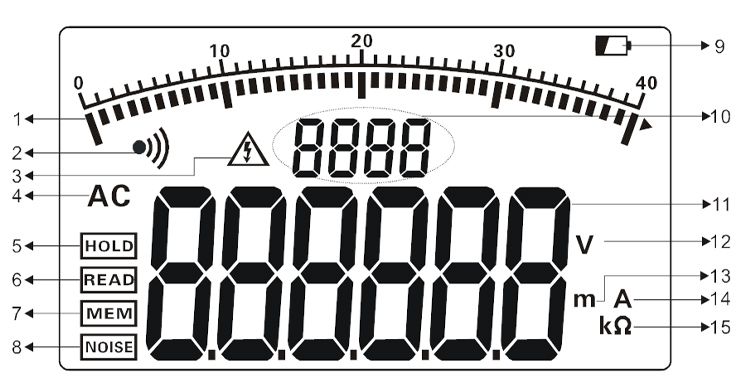

1. சோதனை முன்னேற்றப் பட்டி வரைபடம் (சோதனை முன்னேற்றத்தைக் காண்பி, மாறும் காட்சி)

2. அலாரம் காட்டி (அலாரம் செயல்பாடு செயல்படுத்தப்படும் போது காட்டப்படும், மேலும் அலாரம் வரம்பை மீறும் போது ஒளிரும்)

3. ஓவர்வோல்டேஜ் இன்டிகேஷன் (சோதனை செய்யப்பட்ட மின்னழுத்தம் 30V ஐ விட அதிகமாக இருக்கும்போது காட்டப்படும், பாதுகாப்பில் கவனம் செலுத்த நினைவூட்டுகிறது)

4. தொடர்பு வழிமுறைகள்

5. டேட்டா ஹோல்டு இன்டிகேஷன் (தரவை வைத்திருக்க HOLD விசையை அழுத்தும் போது காட்டப்படும்)

6. தரவு மறுஆய்வு அறிவுறுத்தல் (தரவு மதிப்பாய்வை உள்ளிட, 3 வினாடிகளுக்கு HOLD பொத்தானை அழுத்தினால் காட்டப்படும்)

7. தரவுச் சேமிப்பகக் குறிப்பு (HOLD விசையை அழுத்துவதன் மூலம் தரவை வைத்திருக்கும் போது தரவு சேமிக்கப்படும் போது காட்டப்படும்)

8. குறுக்கீடு சமிக்ஞை அறிகுறி (குறுக்கீடு மின்னழுத்தம் 5V ஐ விட அதிகமாக இருக்கும்போது காட்டப்படும்)

9. குறைந்த பேட்டரி காட்டி

10. சேமிக்கப்பட்ட தரவுக் குழுக்களின் எண்ணிக்கையின் அறிகுறி

11. சோதனை தரவு

12. மின்னழுத்த அலகு சின்னம்

13. நீள அலகு சின்னம்

14. தற்போதைய அலகு சின்னம்

15. எதிர்ப்பு அலகு சின்னம்

தவறாகப் பயன்படுத்துவதால் ஏற்படும் மற்ற இழப்புகளுக்கு நிறுவனம் பொறுப்பேற்காது.

இந்த பயனர் கையேட்டின் உள்ளடக்கங்களை ஒரு சிறப்பு நோக்கத்திற்காக தயாரிப்பைப் பயன்படுத்துவதற்கு ஒரு காரணமாகப் பயன்படுத்தக்கூடாது.
