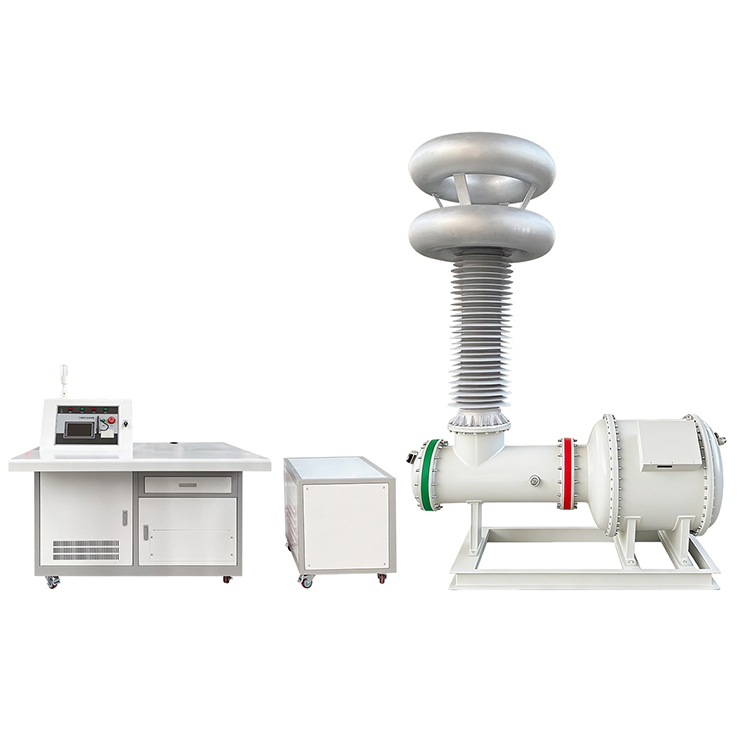

பிடி இல்லாத ஏசி தாங்கும் மின்னழுத்த சோதனை அமைப்பு

இந்த PD-இலவச AC தாங்கும் மின்னழுத்த சோதனை அமைப்பு அனைத்து வகையான நவீன உயர் மின்னழுத்த கருவிகளுக்கும் கடுமையான காப்பு ஆய்வு மற்றும் பகுதியளவு வெளியேற்ற சோதனை தரநிலைகளை சந்திக்கிறது. பிரீமியம் SF6 கேஸ் இன்சுலேடட் டிரான்ஸ்பார்மர்கள் பொருத்தப்பட்டிருக்கும், இது நிலையான காப்பு மற்றும் நீண்ட சேவை வாழ்க்கையை பராமரிக்கும் போது பாரம்பரிய எண்ணெய் நிரப்பப்பட்ட சோதனை மின்மாற்றிகளின் மாசு அபாயங்களை நீக்குகிறது. பல மின் உற்பத்தியாளர்கள் வெகுஜன உற்பத்தித் தரக் கட்டுப்பாட்டுக்கான இந்த முழுமையான சோதனைக் கருவியை ஆதாரமாகக் கொள்ள கொள்முதல் விசாரணைகளை அனுப்புகின்றனர்.

SF6 இன்சுலேட்டட் கோர் பாகங்களைச் சுற்றி கட்டமைக்கப்பட்டுள்ளது, PD-இலவச AC தாங்கும் மின்னழுத்த சோதனை அமைப்பு நிலையான 250kV மின்னழுத்தத்தை வெளியிடுகிறது மற்றும் 5pC க்குள் பகுதியளவு வெளியேற்றத்தை கட்டுப்படுத்துகிறது. இது தானியங்கி நுண்ணறிவு கட்டுப்பாடு, பல-நிலை எதிர்வினை ஆற்றல் இழப்பீடு, குறைந்த இரைச்சல் செயல்பாடு மற்றும் முழு பாதுகாப்பு இடைப்பூட்டுகள், மின் பயன்பாடுகள், தொழில்துறை தொழிற்சாலைகள், பல்கலைக்கழகங்கள் மற்றும் தொழில்முறை உயர் மின்னழுத்த ஆய்வகங்கள் ஆகியவற்றிலிருந்து தொடர்ச்சியான மொத்த ஆர்டர்களை ஈர்க்கிறது.

ஒருங்கிணைந்த முழுமையான சோதனை தளம்

டிரான்ஸ்பார்மர்கள், ஜிஐஎஸ் சுவிட்ச் கியர், பவர் கேபிள்கள், புஷிங்ஸ், இன்சுலேட்டர்கள் மற்றும் ரியாக்டர்களில் சோதனையை இது ஆதரிக்கிறது. முழு அலகு உயர் மின்னழுத்த மின்மாற்றி, இணைக்கும் மின்தேக்கி, மின்னழுத்தம் பிரிப்பான், தற்போதைய கட்டுப்படுத்தும் உலை மற்றும் நுண்ணறிவு கட்டுப்பாட்டு கன்சோலை ஒரு ஆல் இன் ஒன் நிலையமாக ஒருங்கிணைக்கிறது, இது கொள்முதல் குழுக்களுக்கு தனித்தனி உபகரணங்கள் வாங்கும் செலவைச் சேமிக்க உதவுகிறது.

மதிப்பிடப்பட்ட மின்னழுத்தத்தின் கீழ் செயல்படும் போது, ​​இந்த PD-இலவச AC தாங்கும் மின்னழுத்த சோதனை அமைப்பு பகுதியளவு வெளியேற்றத்தை ≤5pC வைத்திருக்கிறது, தொழிற்சாலை ஏற்றுக்கொள்ளும் சோதனைகள், வகை சான்றிதழ், வழக்கமான இன்சுலேஷன் காசோலைகள் மற்றும் அதி-குறைந்த PD அளவுகள் தேவைப்படும் ஆய்வக ஆராய்ச்சி ஆகியவற்றை முழுமையாகச் சந்திக்கிறது. அதன் அலைவடிவ சிதைவு 2% க்குக் கீழே கட்டுப்படுத்தப்படுகிறது, சர்வதேச தொழில் தரங்களுக்கு இணங்க நிலையான, மறுஉருவாக்கம் செய்யக்கூடிய சோதனைத் தரவை உருவாக்குகிறது.

திறமையான எதிர்வினை சக்தி இழப்பீடு

உள்ளமைக்கப்பட்ட குறைந்த மின்னழுத்த இழப்பீட்டு உலை ஒட்டுமொத்த மின் நுகர்வு குறைக்கிறது மற்றும் இயக்க திறனை அதிகரிக்கிறது. மல்டி-லெவல் ரியாக்டிவ் பவர் ஃபைன் அட்ஜஸ்ட்மென்ட், அதிக சிக்கலான சோதனைச் சுமைகளின் கீழ் நிலையான மின்னழுத்த வெளியீட்டை உறுதி செய்கிறது, இது நீண்டகால கூட்டுறவு வாங்குபவர்களை மீண்டும் மொத்த ஆர்டர்களைச் சமர்ப்பிக்க தூண்டும் முக்கிய சிறப்பம்சமாகும்.

நம்பகமான நுண்ணறிவு கட்டுப்பாடு & பல அடுக்கு பாதுகாப்பு பாதுகாப்பு

கட்டுப்பாட்டு பணியகம் மென்மையான மின்னழுத்த ஒழுங்குமுறை மற்றும் நிகழ்நேர தரவு கண்காணிப்பை உணர்ந்து, தொழில்நுட்ப வல்லுநர்கள் முழு பாதுகாப்புடன் மின்னழுத்த சோதனைகளை திறமையாக சமாளிக்க அனுமதிக்கிறது. அதிக மின்னழுத்தம் கட்ஆஃப், மின்னோட்ட வரம்பு மற்றும் வெளியேற்ற தடுப்பு உள்ளிட்ட பல-பாதுகாப்பு வடிவமைப்புகள் உயர் மின்னழுத்த சோதனைகளின் போது அபாயங்களைக் குறைக்கின்றன.

விருப்பமான 500kV உயர்-வெளியீட்டு விவரக்குறிப்பு மற்றும் சிறந்த பகுதியளவு வெளியேற்றத்தை அடக்கும் செயல்திறன் ஆகியவற்றுடன், PD-இலவச AC தாங்கும் மின்னழுத்த சோதனை அமைப்பு மின் உற்பத்தி நிலையங்கள், மின் உற்பத்தியாளர்கள் மற்றும் இன்சுலேஷன் மதிப்பீடு மற்றும் உயர் மின்னழுத்த உபகரணங்களை சரிபார்க்கும் ஆய்வகங்களுக்கு சிறந்த தேர்வாக உள்ளது.

வேலை செய்யும் கொள்கை

PD-இலவச AC தாங்கும் மின்னழுத்த சோதனை அமைப்பு, ஆய்வுக்கு நிலையான 50Hz உயர் மின்னழுத்த AC சக்தியை வழங்குவதற்கு SF6 இன்சுலேட்டட் டிரான்ஸ்பார்மரை நம்பியுள்ளது. ஒரு உள்ளமைக்கப்பட்ட இணைப்பு மின்தேக்கியானது பகுதியளவு வெளியேற்ற சமிக்ஞைகளை உண்மையான நேரத்தில் கைப்பற்றுகிறது, அதே நேரத்தில் மின்னழுத்த பிரிப்பான் முழு சோதனை சுழற்சி முழுவதும் வெளியீட்டு மின்னழுத்தத்தைக் கண்காணிக்கிறது. பொருந்தக்கூடிய இழப்பீட்டு உலைகள் தானாகவே வினைத்திறன் மின் தேவையை சரிசெய்கிறது, மின் உள்ளீட்டைக் குறைத்து ஒட்டுமொத்த செயல்பாட்டுத் திறனை அதிகரிக்கிறது.

நடப்பு-கட்டுப்படுத்தும் உலைகள் மற்றும் முழு பாதுகாப்பு இன்டர்லாக் தொகுதிகள் பொருத்தப்பட்ட, இந்த அலகு சோதனை மாதிரிகள் மற்றும் ஹோஸ்ட் சாதனம் இரண்டையும் திடீர் ஓவர்வோல்டேஜ் மற்றும் ஃப்ளாஷ்ஓவர் அபாயங்களிலிருந்து பாதுகாக்கிறது, இது நிலையான, பாதுகாப்பான சோதனை முடிவுகளை வழங்குகிறது, இது வாங்கும் பொறியாளர்களிடமிருந்து அங்கீகாரத்தைப் பெறுகிறது.

இலக்கு பயன்பாட்டு காட்சிகள்

கிரிட் பவர் ஆபரேட்டர்கள்

துணை மின்நிலைய உபகரண பராமரிப்பு, ப்ராஜெக்ட் கமிஷனிங் மற்றும் டிரான்ஸ்பார்மர்கள், ஜிஐஎஸ் கேபினட்கள் மற்றும் உயர் மின்னழுத்த சுவிட்ச்கியர் ஆகியவற்றில் இன்சுலேஷன் கண்டறிதல் ஆகியவற்றுக்கு ஏற்றது. பல மின் நிலையங்களை வாங்குபவர்கள், வழக்கமான ஆய்வுப் பணிகளைத் தரப்படுத்துவதற்காக இந்த அமைப்பிற்கான மொத்த கொள்முதல் கோரிக்கைகளை சமர்ப்பிக்கின்றனர்.

மின்மாற்றி உற்பத்தி தொழிற்சாலைகள்

தினசரி உற்பத்தி ஸ்பாட் காசோலைகள், தொழிற்சாலை ஏற்றுக்கொள்ளும் சோதனை மற்றும் அதிகாரம் மற்றும் விநியோக மின்மாற்றிகளின் அதிகாரப்பூர்வ வகை சான்றிதழுக்கு ஏற்றது. உற்பத்தி ஆய்வு சுழற்சிகளை குறைக்க உற்பத்தி கொள்முதல் குழுக்கள் பெரும்பாலும் இந்த சோதனையாளரின் இருப்பை ஒதுக்குகின்றன.

தொழில்முறை உயர் மின்னழுத்த ஆய்வகங்கள்

அதன் அதி-குறைந்த பகுதியளவு வெளியேற்ற செயல்திறன் தயாரிப்பு சான்றிதழ் மற்றும் புதிய தயாரிப்பு R&D சோதனைக்கான கடுமையான தரநிலைகளை சந்திக்கிறது, நீண்ட கால விநியோக ஆர்டர்களை வழங்க ஆய்வக வாங்குபவர்களை ஈர்க்கிறது.

பல்கலைக்கழகங்கள் மற்றும் ஆராய்ச்சி நிறுவனங்கள்

மின்கடத்தா பொருள் ஆராய்ச்சி, காப்பு செயல்திறன் பகுப்பாய்வு மற்றும் உயர் மின்னழுத்த முக்கிய கற்பித்தல் சோதனைகளுக்கு ஏற்றது. ஆராய்ச்சி திட்ட வாங்குபவர்கள் முறையான ஆர்டர் செய்வதற்கு முன் தனிப்பயனாக்கப்பட்ட உள்ளமைவுகளை அடிக்கடி கோருகின்றனர்.

தொழிற்சாலை மற்றும் சுரங்க தொழில்துறை பயனர்கள்

நிறுவன கொள்முதல் துறைகள் மூன்றாம் தரப்பு சோதனை அவுட்சோர்சிங் செலவுகளை குறைக்க உதவுவதன் மூலம், அவ்வப்போது தடுப்பு சோதனைகள் மற்றும் மைய மின் வசதிகளின் இன்சுலேஷன் நிலையை மதிப்பீடு செய்ய பயன்படுத்தப்படுகிறது.

பயன்பாட்டு வரம்பு

1.பவர் டிரான்ஸ்பார்மர் இன்சுலேஷன் சோதனை

2.ஜிஐஎஸ் பகுதி வெளியேற்ற ஆய்வு

3.ஏசி மின்னழுத்தம் சோதனையைத் தாங்கும்

4.உயர் மின்னழுத்த சுவிட்ச்கியர் வழக்கமான கண்டறிதல்

5.புஷிங் செயல்திறன் சோதனை

6.பவர் கேபிள் தாங்கும் சோதனை

7.சாலிட் இன்சுலேட்டர் தர ஆய்வு

8. ஆன்-சைட் தொழிற்சாலை ஏற்றுக்கொள்ளும் சோதனை (FAT)

9.தயாரிப்பு வகை சோதனை & சான்றிதழ் ஆதரவு

10.உயர் மின்னழுத்த ஆய்வக ஆராய்ச்சி பணி

வெஷைன் கோர் பலம்

Weshine Electric உயர் மின்னழுத்த சோதனை கருவிகள் மற்றும் பகுதியளவு வெளியேற்ற அளவீட்டு கருவிகளை உருவாக்கி தயாரிப்பதில் நிபுணத்துவம் பெற்றது. எங்கள் PD-இலவச AC தாங்கும் மின்னழுத்த சோதனை அமைப்புகள் முதிர்ந்த SF6 இன்சுலேஷன் தொழில்நுட்பம், அதி-குறைந்த பகுதியளவு வெளியேற்ற குறிகாட்டிகள், துல்லியமான மின்னழுத்த மாதிரி மற்றும் விரிவான பாதுகாப்பு பாதுகாப்பு ஆகியவற்றைப் பயன்படுத்துகின்றன. பவர் கிரிட் ஆபரேட்டர்கள், மின் உற்பத்தியாளர்கள், மூன்றாம் தரப்பு ஆய்வகங்கள் மற்றும் ஆராய்ச்சி நிறுவனங்களுக்கு ஏற்றவாறு, எங்கள் உபகரணங்கள் நவீன உயர் மின்னழுத்த சக்தி சாதனங்களுக்கு துல்லியமான, பாதுகாப்பான மற்றும் திறமையான சோதனையை வழங்குகிறது. உலகளாவிய திட்ட வாங்குபவர்கள் முறையான கட்டமைப்பு கொள்முதல் ஒப்பந்தங்களில் கையெழுத்திடும் முன் மாதிரி சோதனையை ஏற்பாடு செய்யலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் என்ன?

மதிப்பிடப்பட்ட திறன்: 250kVA. மதிப்பிடப்பட்ட வெளியீட்டு மின்னழுத்தம்: 500kV வரை. பகுதி வெளியேற்ற நிலை: ≤5pC. அலைவடிவ சிதைவு: ≤2%. கணினி இரைச்சல்: ≤50dB. தொடர்ச்சியான செயல்பாடு: 30 நிமிடங்கள். அதிக மின்னழுத்த திறன்: 1 நிமிடத்திற்கு 110%.

Q2: எண்ணெய் நிரப்பப்பட்ட வகைக்கு பதிலாக SF6 இன்சுலேஷன் ஏன்?

SF6 வாயு தவறான PD சிக்னல்களை உருவாக்கும் எண்ணெய் கார்பனைசேஷன் துணை தயாரிப்புகளை நீக்குகிறது, நிலையான மின்கடத்தா செயல்திறனை உறுதி செய்கிறது, பூஜ்ஜிய மாசு அபாயத்தை உறுதி செய்கிறது மற்றும் மின்மாற்றிகள் மற்றும் GIS இல் துல்லியமான FATக்கு ≤5pC பின்னணி PD அளவை பராமரிக்கிறது.

Q3: இந்த அமைப்பு என்ன பயன்பாடுகளை ஆதரிக்கிறது?

டிரான்ஸ்ஃபார்மர் இன்சுலேஷன் சோதனை, GIS சுவிட்ச் கியர் PD ஆய்வு, பவர் கேபிள் தாங்கும் சோதனைகள், புஷிங்/இன்சுலேட்டர் செயல்திறன் மதிப்பீடு, FAT, வகை சான்றிதழ் மற்றும் உயர் மின்னழுத்த ஆய்வக ஆராய்ச்சி.

Q4: எதிர்வினை சக்தி இழப்பீடு எவ்வாறு செயல்படுகிறது?

உள்ளமைக்கப்பட்ட குறைந்த மின்னழுத்த இழப்பீட்டு உலை (200kvar, மல்டி-டாப் மோட்டரைஸ்டு ஸ்விட்ச்சிங்) படிகளில் எதிர்வினை சக்தியை நன்றாக மாற்றுகிறது. இது அதிக சோதனை சுமைகளின் கீழ் நிலையான மின்னழுத்தத்தை பராமரிக்கிறது மற்றும் ஒட்டுமொத்த இயக்க செயல்திறனை மேம்படுத்துகிறது.

Q5: என்ன பாதுகாப்பு அம்சங்கள் சேர்க்கப்பட்டுள்ளன?

ஓவர்வோல்டேஜ் கட்ஆஃப், கரண்ட் லிமிட்டிங், டிஸ்சார்ஜ் தடுப்பு, மற்றும் திடீர் ஃப்ளாஷ்ஓவர் அபாயங்களுக்கு எதிராக பாதுகாக்க தற்போதைய-கட்டுப்படுத்தும் அணுஉலையுடன் கூடிய முழு பாதுகாப்பு இன்டர்லாக் தொகுதிகள் உட்பட பல அடுக்கு பாதுகாப்புகள்.

Q6: இந்த அமைப்பு யாருக்காக வடிவமைக்கப்பட்டுள்ளது?

பவர் கிரிட் ஆபரேட்டர்கள், மின்மாற்றி உற்பத்தி செய்யும் தொழிற்சாலைகள், தொழில்முறை உயர் மின்னழுத்த ஆய்வகங்கள், பல்கலைக்கழகங்கள்/ஆராய்ச்சி நிறுவனங்கள் மற்றும் தொழில்துறை தொழிற்சாலை/சுரங்கப் பயனர்கள் வழக்கமான மற்றும் வகை சோதனைக்காக.

கொள்முதல் வழிகாட்டி

உங்கள் கொள்முதல் திட்டத்திற்கான தனிப்பயனாக்கப்பட்ட மேற்கோள்கள் மற்றும் முழுமையான தொழில்நுட்ப கோப்புகளைப் பெற உங்கள் உயர் மின்னழுத்த சோதனை அளவுருக்களை எங்கள் விற்பனைக் குழுவுடன் பகிர்ந்து கொள்ளுங்கள்.
