100kV பகுதியளவு வெளியேற்ற இலவச AC Hipot சோதனை அமைப்பு

100kV பகுதியளவு டிஸ்சார்ஜ் இலவச AC Hipot டெஸ்ட் சிஸ்டம் என்பது AC தாங்கும் மின்னழுத்த சோதனைகள் மற்றும் டிரான்ஸ்பார்மர்கள், சுவிட்ச்கியர், இன்சுலேட்டர்கள், கேபிள்கள், புஷிங்ஸ், GIS உபகரணங்கள் மற்றும் பிற மின் சாதனங்களின் பகுதியளவு வெளியேற்றத்தைக் கண்டறிவதற்காக உருவாக்கப்பட்ட ஒரு தொழில்முறை உயர் மின்னழுத்த சோதனை தீர்வாகும்.

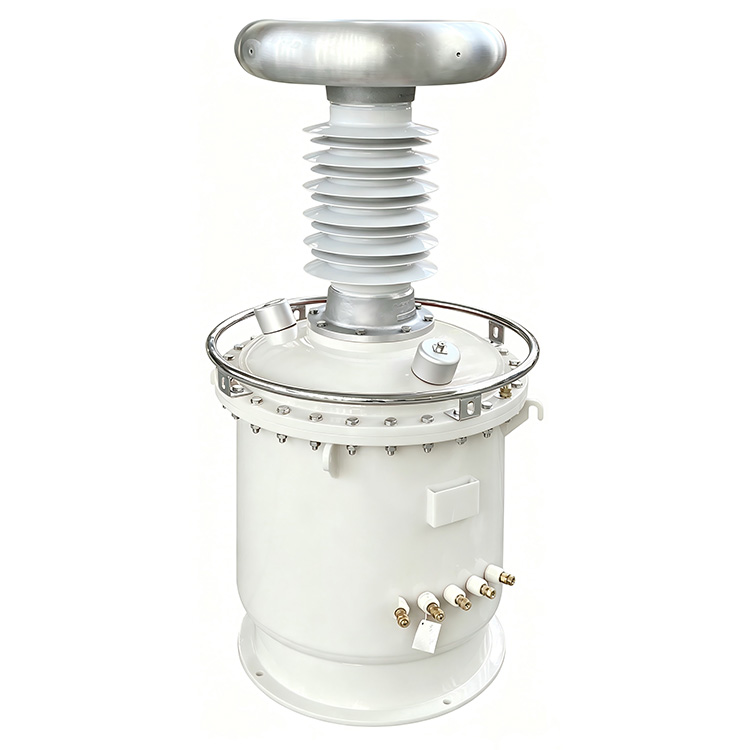

இந்த அமைப்பு பாரம்பரிய எண்ணெயில் மூழ்கிய கட்டமைப்பிற்குப் பதிலாக SF6 வாயு-இன்சுலேட்டட் சோதனை மின்மாற்றியை ஏற்றுக்கொள்கிறது, இது எண்ணெய் மாசுபாட்டின் அபாயத்தை நீக்குகிறது, அதே நேரத்தில் கருவிகளின் எடையை 20% முதல் 60% வரை கணிசமாகக் குறைக்கிறது. மதிப்பிடப்பட்ட மின்னழுத்தத்தில் இயங்கும் போது முழு அமைப்பு மொத்த பகுதி வெளியேற்றத்தை 5pC க்கும் அதிகமாக வைத்திருக்காது.

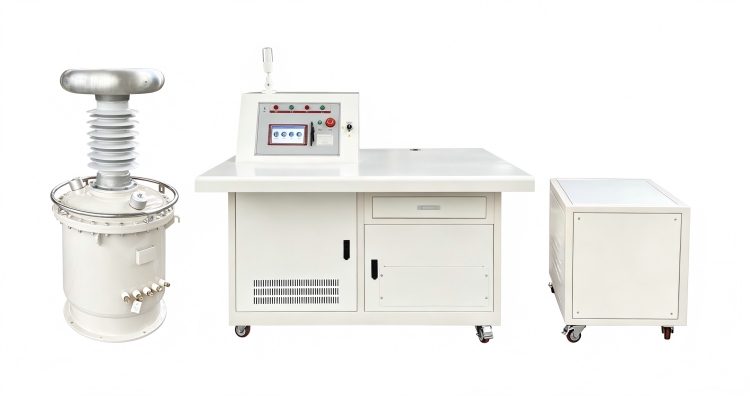

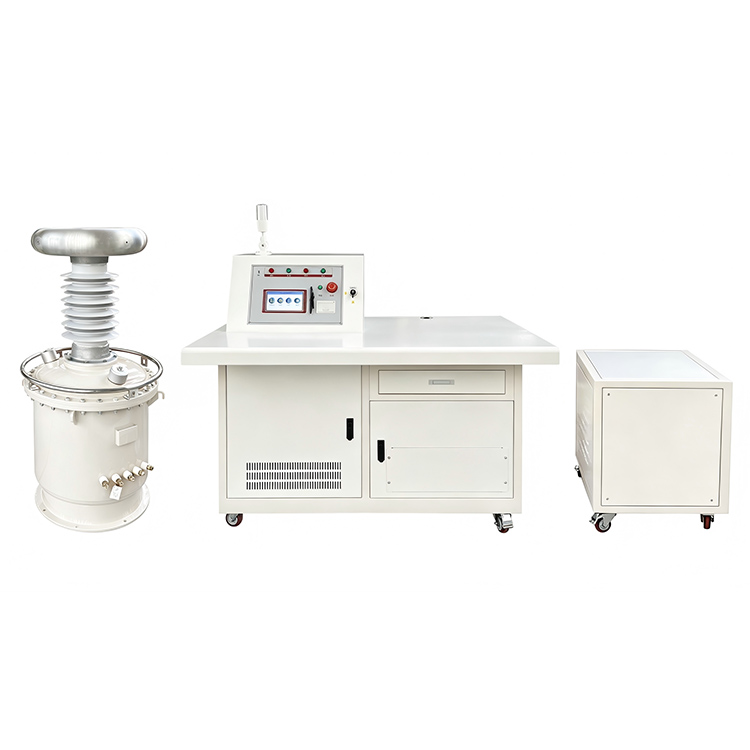

இந்த முழுமையான ஒருங்கிணைந்த சோதனை அமைப்பு உயர் மின்னழுத்த சோதனை மின்மாற்றி, இணைப்பு மின்தேக்கி, உயர் மின்னழுத்த மின்னோட்டத்தை கட்டுப்படுத்தும் உலை, குறைந்த மின்னழுத்த இழப்பீட்டு உலை, தனிமைப்படுத்தும் மின்மாற்றி, தானியங்கி செயல்பாட்டு கன்சோல் மற்றும் இழப்பீட்டு அமைச்சரவையுடன் கூடியது. அதன் உள்ளமைக்கப்பட்ட குறைந்த மின்னழுத்த இழப்பீட்டு அமைப்பு, உள்ளீட்டு மின்னோட்ட நுகர்வு அதிகபட்சமாக 60% வரை குறைக்கலாம், இது ஆற்றல் செயல்திறனை உயர்த்தவும் தினசரி செயல்பாட்டு செலவுகளைக் குறைக்கவும் உதவுகிறது.

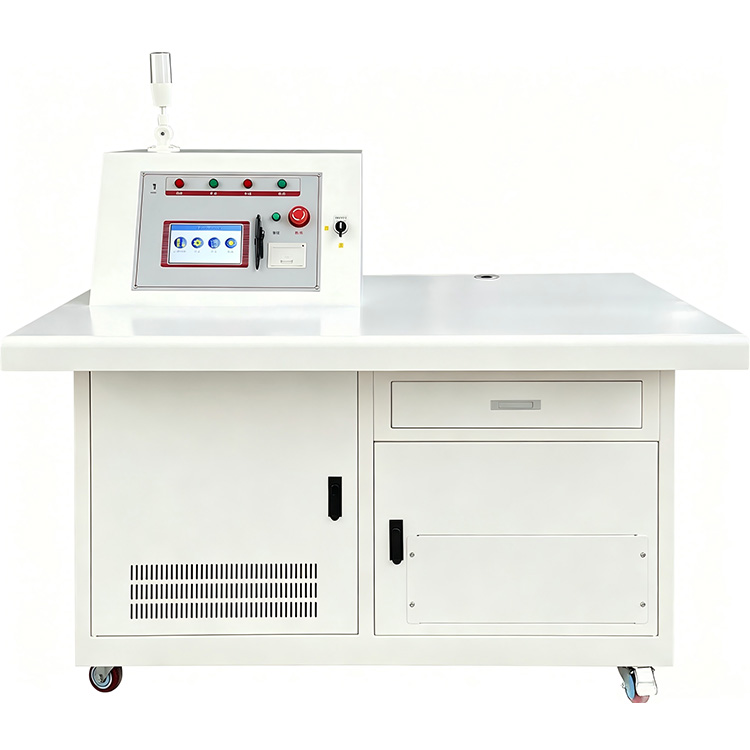

7-இன்ச் வண்ண தொடுதிரை கட்டுப்பாட்டு கன்சோல் பொருத்தப்பட்டிருக்கும், கணினி தானியங்கி மற்றும் கைமுறை சோதனை முறைகள் இரண்டையும் ஆதரிக்கிறது. பயனர்கள் சுயாதீனமாக ஐந்து மின்னழுத்த நிலைகள், மின்னழுத்த சரிவு விகிதங்கள் மற்றும் சோதனை காலங்களை தாங்கிக்கொள்ளலாம். தானியங்கி சோதனை செயல்பாடுகளில் மின்னழுத்தம் ரேம்பிங், இழப்பீடு மாறுதல், நேரம், மின்னழுத்த குறைப்பு, தரவு சேமிப்பு மற்றும் அறிக்கை அச்சிடுதல் ஆகியவை அடங்கும், இது சோதனை திறன் மற்றும் மீண்டும் மீண்டும் செய்யும் திறனை பெரிதும் மேம்படுத்துகிறது.

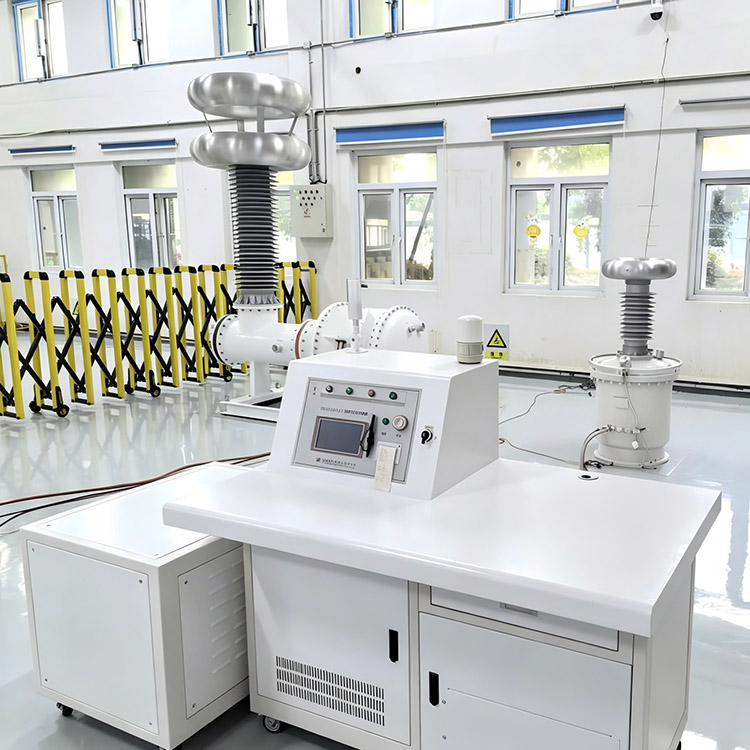

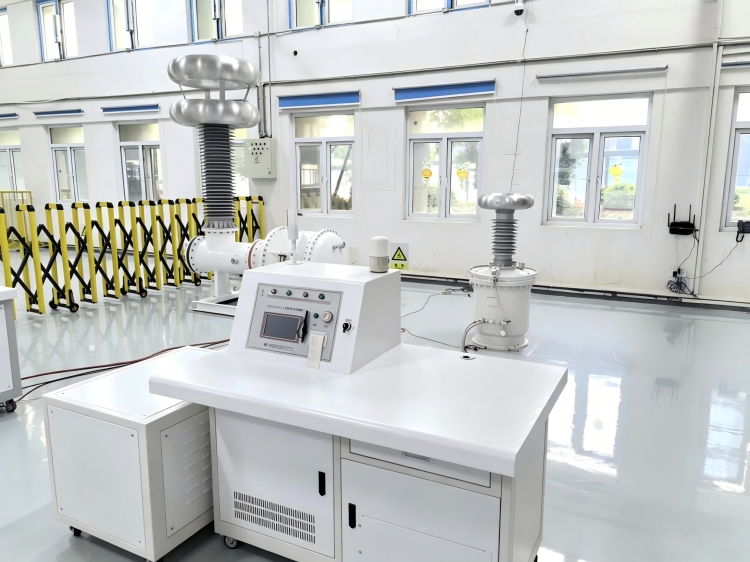

உயர் மின்னழுத்த ஆய்வகங்கள் மற்றும் புல சோதனைப் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட இந்த அமைப்பு, 5% க்கும் குறைவான அலைவடிவ சிதைவு, குறைந்த இயக்க இரைச்சல் மற்றும் அதிக மின்னழுத்தம் மற்றும் அதிக மின்னோட்ட நிலைமைகளுக்கு எதிராக நம்பகமான பாதுகாப்பைக் கொண்ட நிலையான சைனூசாய்டல் வெளியீட்டை வழங்குகிறது. அளவிடக்கூடிய வடிவமைப்பு, தயாரிப்புத் தொடரில் உள்ள ஒத்த அமைப்புகளை அதி-உயர் மின்னழுத்த சோதனைப் பயன்பாடுகளுக்கு 1200kV வரை மின்னழுத்த மதிப்பீடுகளை அடைய அனுமதிக்கிறது.

தயாரிப்பு வழிகாட்டி

கணினி எவ்வாறு செயல்படுகிறது

100kV பகுதியளவு வெளியேற்ற இலவச AC Hipot சோதனை அமைப்பு SF6 இன்சுலேட்டட் சோதனை மின்மாற்றி மூலம் நிலையான உயர் மின்னழுத்த மின் அதிர்வெண் வெளியீட்டை உருவாக்குகிறது. சோதனையின் போது, ​​இணைக்கும் மின்தேக்கி மற்றும் அளவீட்டு சுற்று பகுதியளவு வெளியேற்ற செயல்பாட்டை தொடர்ந்து கண்காணிக்கிறது, அதே நேரத்தில் தானியங்கி கட்டுப்பாட்டு அமைப்பு மின்னழுத்த ரேம்பிங், ஹோல்டிங் மற்றும் குறைப்பு செயல்முறைகளை நிர்வகிக்கிறது.

குறைந்த மின்னழுத்த இழப்பீட்டு உலை தேவையான உள்ளீட்டு மின்னோட்டத்தைக் குறைக்க வேலை செய்கிறது, இது சிறந்த ஆற்றல் திறனைக் கொண்டுவருகிறது மற்றும் இணைக்கப்பட்ட மின்சார விநியோகத்தின் சுமை சுமையை விடுவிக்கிறது. முழு அமைப்பும் ஒரே நேரத்தில் மின்னழுத்த சோதனை மற்றும் பகுதியளவு வெளியேற்ற அளவீட்டைத் தாங்கும் திறன் கொண்டது, எனவே பயனர்கள் அனைத்து வகையான உயர் மின்னழுத்த உபகரணங்களின் காப்பு செயல்திறன் குறித்து முழுமையான மதிப்பீட்டை மேற்கொள்ளலாம்.

அம்சங்கள்

1, SF6 எரிவாயு-இன்சுலேட்டட் மின்மாற்றி வடிவமைப்பு எண்ணெய் மாசு இல்லாமல்

2, ஒட்டுமொத்த பகுதி வெளியேற்ற நிலை ≤5pC

3, மின்மாற்றி பகுதி வெளியேற்ற நிலை ≤3pC

4, 100kV வரை மதிப்பிடப்பட்ட வெளியீடு மின்னழுத்தம்

5, எதிர்வினை சக்தி இழப்பீடு மூல மின்னோட்டத்தை 60% வரை குறைக்கிறது

6, தானியங்கி மற்றும் கைமுறை சோதனை முறைகள்

7, ஐந்து-நிலை நிரல்படுத்தக்கூடிய மின்னழுத்தம் மற்றும் நேர அமைப்புகள்

8, 0.5kV/s இலிருந்து 2.5kV/s வரை சரிசெய்யக்கூடிய மின்னழுத்த சரிவு வீதம்

9, தானியங்கி இழப்பீடு மாறுதல் மற்றும் மின்னழுத்த ஒழுங்குமுறை

10, வரலாற்று தரவு சேமிப்பு மற்றும் அச்சிடும் செயல்பாடுகள்

11, உயர் துல்லிய மின்னழுத்த அளவீடு

12, விலகல் ≤5% உடன் நிலையான சைன்-அலை வெளியீடு

13, குறைந்த இரைச்சல் செயல்பாடு ≤65dB

14, விரிவான ஓவர்வோல்டேஜ் மற்றும் ஓவர் கரண்ட் பாதுகாப்பு

15, பகுதி வெளியேற்றம் மற்றும் ஏசி தாங்கும் மின்னழுத்த சோதனைக்கு ஏற்றது

பயன்பாட்டு புலங்கள்

1, ஆற்றல் பயன்பாட்டு நிறுவனங்கள்

மின்மாற்றிகள், சுவிட்ச் கியர், ஜிஐஎஸ் உபகரணங்கள், கேபிள்கள் மற்றும் துணை மின்நிலைய கருவிகளின் வழக்கமான இன்சுலேஷன் சோதனை மற்றும் பகுதி வெளியேற்ற மதிப்பீட்டிற்குப் பயன்படுத்தப்படுகிறது.

2, உயர் மின்னழுத்த ஆய்வகங்கள்

வகை சோதனை, தொழிற்சாலை ஏற்பு சோதனை மற்றும் மிகக் குறைந்த பகுதியளவு வெளியேற்ற செயல்திறன் தேவைப்படும் ஆராய்ச்சி திட்டங்களுக்கு ஏற்றது.

3, மின்மாற்றி உற்பத்தியாளர்கள்

சக்தி மற்றும் விநியோக மின்மாற்றிகளின் தரக் கட்டுப்பாடு, காப்புச் சரிபார்ப்பு மற்றும் இறுதித் தொழிற்சாலை சோதனைக்கு பயன்படுத்தப்படுகிறது.

4, பல்கலைக்கழகங்கள் மற்றும் ஆராய்ச்சி நிறுவனங்கள்

உயர் மின்னழுத்த பொறியியல் கல்வி, காப்பு ஆராய்ச்சி மற்றும் மேம்பட்ட மின் சோதனை திட்டங்களை ஆதரிக்கிறது.

5, தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள்

முக்கியமான மின் சாதனங்களுக்கான தடுப்பு பராமரிப்பு சோதனை மற்றும் காப்பு நிலை மதிப்பீட்டை வழங்குகிறது.

வழக்கமான சோதனை பொருட்கள்

1, டிரான்ஸ்பார்மர் ஏசி தாங்கும் மின்னழுத்த சோதனை

2, ஜிஐஎஸ் பகுதி வெளியேற்ற சோதனை

3, உயர் மின்னழுத்த சுவிட்ச்கியர் சோதனை

4, பவர் கேபிள் இன்சுலேஷன் சோதனை

5, இன்சுலேட்டர் மற்றும் புஷிங் சோதனை

6, மின் உபகரண தொழிற்சாலை ஏற்றுக்கொள்ளும் சோதனை

7, உயர் மின்னழுத்த ஆய்வக ஆராய்ச்சி

8, தடுப்பு பராமரிப்பு திட்டங்கள்

வெஷின் நன்மைகள்

வெஷைன் எலக்ட்ரிக் உயர் மின்னழுத்த சோதனை கியர் மற்றும் பகுதி வெளியேற்ற அளவீட்டு அமைப்புகளை உருவாக்குதல் மற்றும் தயாரிப்பதில் கவனம் செலுத்துகிறது. SF6 கேஸ் இன்சுலேஷன் கொண்ட எங்கள் AC தாங்கும் மின்னழுத்த சோதனை அலகுகள் மிகக் குறைந்த பகுதியளவு வெளியேற்ற வெளியீடு, ஸ்மார்ட் தானியங்கி செயல்பாடு, ஆற்றல் சேமிப்பு இழப்பீட்டுத் தொழில்நுட்பம் மற்றும் நம்பகமான பாதுகாப்பு பாதுகாப்பு தொகுதிகள் ஆகியவற்றைக் கொண்டுள்ளது. ஆய்வகங்கள் மற்றும் ஆன்-சைட் வேலைச் சூழல்களில் கடுமையான சோதனைப் பணிகளைக் கையாளும் வகையில் கட்டப்பட்டுள்ளது, Weshine வழங்கும் அனைத்து தீர்வுகளும் வாடிக்கையாளர்களுக்கு துல்லியமான காப்பு செயல்திறன் சோதனைகளை மேற்கொள்ளவும், தொடர்புடைய தொழில் தரநிலைகளை பூர்த்தி செய்யவும் மற்றும் அவர்களின் உயர் மின்னழுத்த சாதனங்களின் நிலையான நீண்ட கால செயல்பாட்டை பராமரிக்கவும் உதவுகின்றன.

எங்களின் 100kV பகுதியளவு டிஸ்சார்ஜ் இலவச AC Hipot டெஸ்ட் சிஸ்டம் உங்களின் அனைத்து உயர் மின்னழுத்த இன்சுலேஷன் சோதனை மற்றும் பகுதியளவு வெளியேற்ற கண்காணிப்பு கோரிக்கைகளை முழுமையாக பூர்த்தி செய்யும். தனிப்பயனாக்கப்பட்ட தீர்வுகள், விரிவான தொழில்நுட்ப தரவு மற்றும் போட்டி மேற்கோள்களுக்கு எப்போது வேண்டுமானாலும் எங்கள் குழுவைத் தொடர்புகொள்ள தயங்க வேண்டாம்.
