> தயாரிப்புகள் > காப்பு சோதனை > காப்பு எதிர்ப்பு சோதனை > உயர் மின்னழுத்த காப்பு சோதனையாளர்

தயாரிப்புகள்

புதிய தயாரிப்புகள்

உயர் மின்னழுத்த காப்பு சோதனையாளர்

Weshine® CE சான்றிதழ், உயர் தரம் மற்றும் துல்லியத்துடன் கூடிய உயர் மின்னழுத்த இன்சுலேஷன் டெஸ்டரைக் கண்டுபிடித்தது, தேசிய தரநிலைகளின்படி கண்டுபிடிக்கப்பட்டு தயாரிக்கப்பட்டது, முழுமையான மின்சார சோதனை தீர்வு கிடைக்கிறது. வெஷைனிலிருந்து உயர் மின்னழுத்த இன்சுலேஷன் டெஸ்டரின் கூடுதல் விவரங்களுக்கு எங்களைத் தொடர்பு கொள்ளவும்!

விசாரணையை அனுப்பு PDF பதிவிறக்கம்

தயாரிப்பு விளக்கம்

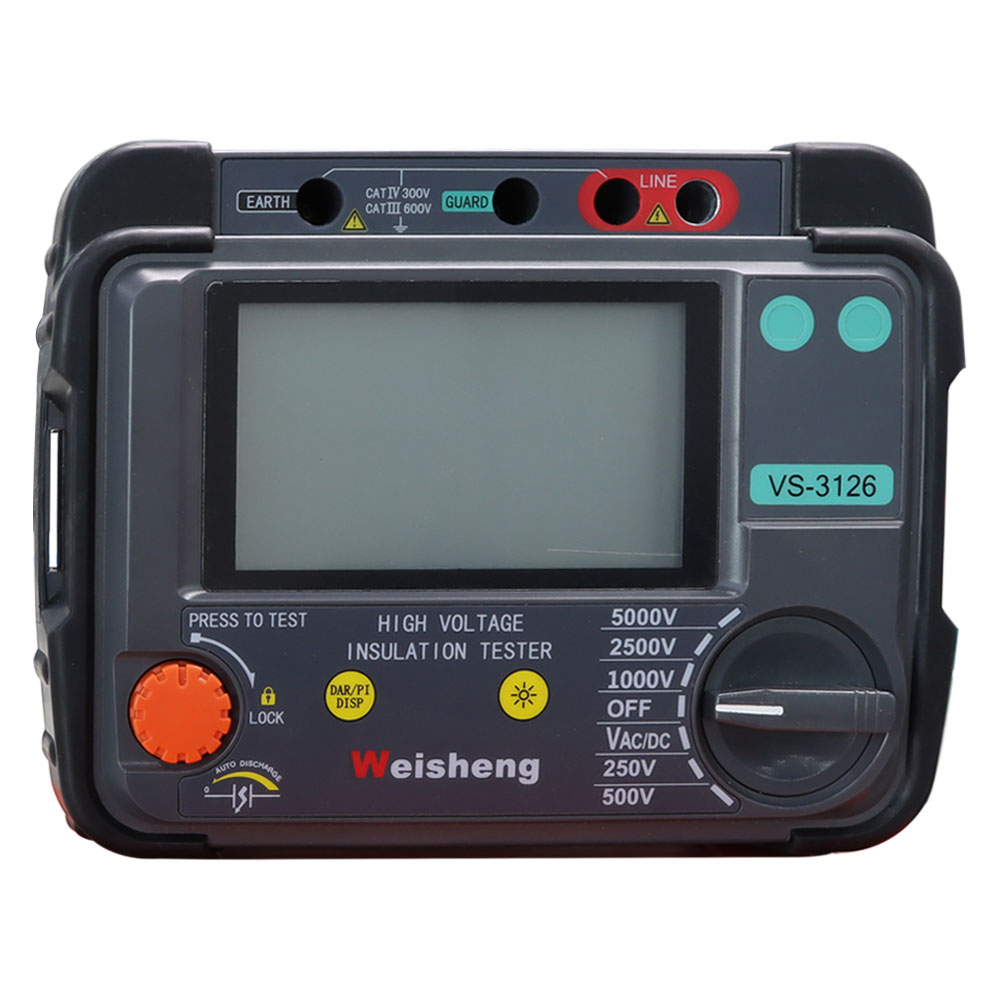

வெஷைன்உயர் மின்னழுத்த காப்பு சோதனையாளர்டிஜிட்டல் மற்றும் அனலாக் ஆர்க் டிஸ்ப்ளே, கேபிள்கள், சுழலும் ஆலை இயந்திரங்கள், மின்மாற்றிகள், சுவிட்ச் கியர் மற்றும் தொழில்துறை பயன்பாடுகளின் பராமரிப்பு மற்றும் சேவையில் உயர் மின்னழுத்த காப்பு எதிர்ப்பு சோதனைக்காக வடிவமைக்கப்பட்டுள்ளது.

DC இன்சுலேஷன் சோதனைகள் 250 V, 500 V, 1000 V, 2500 V, 5000 V. இன்சுலேஷன் எதிர்ப்பை அளவிடும் வரம்பு 100 k Î© முதல் 1000 G Î©. சோதனையின் கீழ் கொள்ளளவு சுற்றுகளுக்கு தானியங்கி வெளியேற்றம் வழங்கப்படுகிறது மற்றும் அழுகும் மின்னழுத்தம் காட்டப்படும்.

பாதுகாப்பு முனையமானது மேற்பரப்பு கசிவின் விளைவுகளை குறைக்க பயன்படுத்தப்படலாம், எனவே காப்பு எதிர்ப்பு சோதனைகளை மேற்கொள்ளும்போது தவறான அளவீடுகள்.

கொள்ளளவு சோதனைப் பொருட்களுக்கு, கருவியானது உள் மின்தடையம் மூலம் தானாகவே டிஸ்சார்ஜ் செய்யப்படும் மற்றும் 30 V முதல் 600 V வரையிலான டெர்மினல்களில் âHiâ மூலம் குறிப்பிடப்படும் அதிக மின்னழுத்தங்களைக் குறிக்கும். இந்த அம்சம் வினைத்திறன் சுமைகளின் சோதனையைத் தொடர்ந்து அழுகும் மின்னழுத்தக் குறிப்பைக் கொடுக்கும். மின்னழுத்த காட்டி மறைந்துவிட்டால், சோதனை தடங்களைத் துண்டிப்பது பயனருக்கு பாதுகாப்பானது.

VS-3121Aஉயர் மின்னழுத்த காப்பு சோதனையாளர்எட்டு 1.5 V IEC LR6 (AA) செல்கள் மூலம் இயக்கப்படுகிறது. வடிவமைப்பு பாதுகாப்பு அம்சங்களில் உயர் மின்னழுத்த எச்சரிக்கை காட்டி, ஐஆர் சோதனைக்குப் பிறகு வெளிப்புற மின்னழுத்தக் காட்சி, எதிர்வினை சுமைகளின் தானியங்கி வெளியேற்றம் மற்றும் சோதனை தடங்கள் ஆகியவை அடங்கும்.

விண்ணப்பம்

மின் இன்சுலேடிங் பொருட்கள் காலப்போக்கில் மோசமடைகின்றன, இது முறிவுகள் மற்றும் விலையுயர்ந்த பழுதுபார்ப்பு பில்களுக்கு வழிவகுக்கிறது. இன்சுலேஷன் ரெசிஸ்டன்ஸ் சோதனையாளர்கள், இன்சுலேஷன் முழுவதும் ஒரு ஒழுங்குபடுத்தப்பட்ட DC மின்னழுத்தத்தைப் பயன்படுத்துகிறார்கள் மற்றும் காப்பு எதிர்ப்பைக் கணக்கிடுவதற்கு Ohmâs சட்டத்தைப் பயன்படுத்தி தற்போதைய ஓட்டத்தை அளவிடுகிறார்கள். எந்த இன்சுலேஷன் பொருளும் சரியாக இல்லாததால் மின்னோட்டம் பாய்கிறது.

ஐஆர் சோதனையாளரின் பயன்பாடுகள் பின்வருமாறு:

■ உபகரணங்கள் நிறுவல்

■ வழக்கமான பராமரிப்பு

■ பிரச்சனை தீர்வுகள்

உயர் மின்னழுத்த DC உடன் இன்சுலேஷன் சோதனையானது, இன்சுலேஷன் துருவமுனைப்பை பாதிக்கிறது.

டிரெண்ட் முடிவுகளைப் பெறுவதற்கு, இன்சுலேட்டருடன் இணைக்கும் மற்றும் சோதனை செய்யும் அதே செயல்முறை மற்றும் நுட்பத்தை எப்போதும் பயன்படுத்த கவனமாக இருக்க வேண்டும். இன்சுலேஷனின் வெப்பநிலை மற்றும் ஐஆர் மதிப்புகளை பதிவு செய்வது முக்கியம்

அம்சங்கள் மற்றும் நன்மைகள்

■ கச்சிதமான, முரட்டுத்தனமான காப்பு எதிர்ப்பு சோதனையாளர்

■ எளிதான செயல்பாடு மற்றும் மின்னழுத்த வரம்பு தேர்வு

■ AC மற்றும் DC வோல்ட்மீட்டர் (30 V - 600 V)

■ பயனர் அமைக்கக்கூடிய ஐஆர் சோதனை டைமர் (இயல்புநிலை 1 நிமிடம்), (அதிகபட்சம் 19 மீ 50 வி)

■ கருவி மற்றும் லீட்களுக்கான மென்மையான கேரி கேஸ்

■ விரைவான தொடக்கம் மற்றும் முழு பயனர் வழிகாட்டி

■ கூடுதல் பாதுகாப்பிற்காக HV இன்சுலேட்டட் பிளக்குகளைப் பூட்டுதல்

■ டெர்மினல்கள் முழுவதும் உள்ள ஷட்டர்கள் அழுக்கு மற்றும் பிற பொருட்களை தற்செயலாக உட்செலுத்துவதைத் தடுக்கின்றன

விவரக்குறிப்புகள்

காப்பு வரம்பு	0.1 MÎ© முதல் 2 TÎ©
பெயரளவு சோதனை மின்னழுத்தங்கள்	250 V, 500 V, 1000 V, 2500 V, 5000 V
முனைய மின்னழுத்த துல்லியம்
	சோதனை மின்னழுத்தம்
	â¥1000 V 0... பெயரளவில் 5% சோதனை மின்னழுத்தம்
காப்பு துல்லியம்	±5% ±3 இலக்கங்கள்
குறுகிய சுற்று மின்னோட்டம்	5 mA ± 0.5 mA
வோல்ட்மீட்டர் துல்லியம்	±2%rdg±3dgt
பவர் சப்ளை	8 x LR6/AA பேட்டரிகள்
இயக்க வெப்பநிலை வரம்பு மற்றும் ஈரப்பதம்
	- 20°C முதல் 45°C வரை
ஈரப்பதம்	80% RH
சேமிப்பு வெப்பநிலை வரம்பு மற்றும் ஈரப்பதம்
	-20 °C முதல் 60 °C வரை
பாதுகாப்பு பாதுகாப்பு	இன்சுலேஷன் கேட் III 600 வி
குறிப்பு	குறிப்பிடப்பட்ட சுற்றுச்சூழல் வரம்புகளுடன் சேவை பிழை இருமுறை உள்ளார்ந்த பிழை
EMC	IEC 61326-1:2013க்கு இணங்குகிறது
பரிமாணங்கள்	177 மிமீ x 226 மிமீ x 100 மிமீ
எடை	1.9 கிலோ (பேட்டரி உட்பட)

VS-3121

VS-3121உயர் மின்னழுத்த காப்பு சோதனையாளர்மின் மற்றும் தொழில்துறை சோதனை பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு இயக்க மின்னழுத்தங்கள் 1000 V ஐ விட அதிகமாக இருக்கும் மற்றும் அதிக காப்பு சோதனை மின்னழுத்தங்கள் தேவைப்படும்.

VS-3121A போலல்லாமல், VS-3121 ஆனது 50 V, 100V, 250 V, 500 V, 1000 V மற்றும் 2500 V ஆகிய நிலையான வரம்பு மின்னழுத்தங்களை வழங்குகிறது.

1 kV க்கு மேல் இயக்க மின்னழுத்தங்களைக் கொண்ட உபகரணங்கள் தேவைஉயர் மின்னழுத்த காப்பு சோதனையாளர்1 kV க்கு மேல் மின்னழுத்தத்தில் கள். உயர் மின்னழுத்த சோதனையின் மையத்தில், எங்கள் 5/10/15 kV அலகுகள் முதன்மை பாதுகாப்பு, வசதி மற்றும் பெயர்வுத்திறன் ஆகியவற்றுடன் மிக உயர்ந்த தர சோதனையை வழங்குகிறது.

அனைத்து உயர்-மூலதனத்தின் முழுமையான காப்பு சோதனை திறனுக்காக

VS-3127

VS-3127உயர் மின்னழுத்த காப்பு சோதனையாளர்30 TÎ© அதிகபட்ச எதிர்ப்புடன் 15 kV சோதனை மின்னழுத்தம் வரை துல்லியமான காப்பு எதிர்ப்பு அளவீடுகளைச் செய்யும் திறனை வழங்குகிறது. எதிர்ப்பு அளவீட்டு துல்லியம் ± 5 % 1 MÎ© முதல் 3 TÎ© வரை!

பயன்பாடுகள் மற்றும் சேவை நிறுவனங்களுக்கு VS-3127 ஆனது அதன் நெகிழ்வுத்தன்மை மற்றும் எதிர்காலச் சரிபார்ப்புத் திறனைக் கொண்ட ஒரு ஆல்ரவுண்ட் டெஸ்டராகும். Weshine VS-3127 நீங்கள் எங்கு வேலை செய்தாலும் வேலை செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளது.

வெளியீடு மதிப்பிடப்பட்ட மின்னழுத்த அதிகபட்சம் 7 கியர்களை எட்டும் (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

அதிகபட்ச குறுகிய சுற்று மின்னோட்டம் 7mA

காப்பு எதிர்ப்பு சோதனை (IR), துருவமுனைப்பு குறியீட்டு சோதனை, மின்கடத்தா உறிஞ்சுதல் விகித சோதனை (DAR). ராம்ப் சோதனை முறை (RAMP), வடிகட்டிய எதிர்ப்பு சோதனை முறை (FR). * கொள்ளளவு சோதனை (கேப்.).

மின்னழுத்த மானிட்டர் செயல்பாடு, அளவிடப்பட்ட நேரடி மின்னழுத்தத்தை தானாகவே கண்காணிக்கும்

15 KV இல் சோதனை ஏன்?

5 kV முதல் 15 kV வரை சோதனை மின்னோட்டத்தை மூன்று மடங்காக உயர்த்தும் - இது அதிக இரைச்சலின் முன்னிலையில் எதிர்மறை சோதனை மின்னோட்டத்தைத் தடுக்கலாம்.

NETA ATS 2007 இன் அடிப்படையில் 35,000 V முதல் 69,000 V வரையிலான சொத்துக்களுக்கு 15 kV குறிப்பிடப்பட்டுள்ளது.

NETA ATS 2007 இன் அடிப்படையில் 34,500 Vக்கு மேல் உள்ள மோட்டார்கள் 15 kV இல் சோதிக்கப்பட வேண்டும்.

விவரக்குறிப்புகள்

காப்பு வரம்பு	0.1 MÎ© முதல் 30 TÎ©
பெயரளவு சோதனை மின்னழுத்தங்கள்	250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15kV
முனைய மின்னழுத்த துல்லியம்
	ï¼5%ï½10%ï¼±10V
காப்பு துல்லியம்	1 MÎ© முதல் 3 TÎ©, ±5% ±3 இலக்கங்கள்
	ï¼3 TÎ©, ±20% ±3 இலக்கங்கள்
குறுகிய சுற்று மின்னோட்டம்	â¥7 mA ±0.5 mA
சரிவு சோதனை முறை	±2%rdg±3dgt
பவர் சப்ளை	முன்னமைக்கப்பட்ட மின்னழுத்தத்தின் 10% படி அளவுடன் சோதனை செய்வதன் மூலம் முன்னமைக்கப்பட்ட மின்னழுத்தத்திற்குச் செல்லுங்கள்
இயக்க வெப்பநிலை வரம்பு மற்றும் ஈரப்பதம்
	- 20°C முதல் 50°C வரை
ஈரப்பதம்	80% RH
சேமிப்பு வெப்பநிலை வரம்பு மற்றும் ஈரப்பதம்
	-25 °C முதல் 65 °C வரை
மின்னழுத்த சோதனை	AC/DC:0Vï½1000V, துல்லியம்: ±5%rdg±3V
கொள்ளளவு சோதனை	10nFï½25uF, துல்லியம்: ±10%rdg±10nF
தற்போதைய சோதனை	0.01nAï½7mA, துல்லியம்: ±5%rdg±0.5nA
பாதுகாப்பு பாதுகாப்பு	இன்சுலேஷன் கேட் III 600 வி
குறிப்பு	குறிப்பிடப்பட்ட சுற்றுச்சூழல் வரம்புகளுடன் சேவை பிழை இருமுறை உள்ளார்ந்த பிழை
EMC	IEC 61326-1:2013க்கு இணங்குகிறது
பரிமாணங்கள்	280 மிமீ x 260 மிமீ x 160 மிமீ
எடை	4.9 கிலோ (பேட்டரி உட்பட)

தேர்வுகள்

வெஷைனுக்கு 8 வருட அனுபவம் உள்ளது. தற்போது, வெஷின் பல்வேறு வகைகளை கண்டுபிடித்துள்ளார்உயர் மின்னழுத்த காப்பு சோதனையாளர்படிவத்தில் காட்டப்பட்டுள்ளபடி ஒவ்வொரு படிக்கும்:

தகவல் ஆர்டர்உயர் மின்னழுத்த காப்பு சோதனையாளர்S
பூனை. இல்லை.	அதிகபட்ச சோதனை மின்னழுத்தம்	அதிகபட்ச சோதனை வரம்பு	IR/PI/DAR	ராம்ப்	FR	தொப்பி
VS-3121	2.5 கி.வி	100 GÎ©	√
VS-3121A	5.0 கே.வி	20 TÎ©	√
VS-3125	5.0 கே.வி	10 TÎ©	√	√	√
VS-3125A	5.0 கே.வி	10 TÎ©	√	√	√	√
VS-3126	10.0 கே.வி	20 TÎ©	√	√	√
VS-3126A	10.0 கே.வி	20 TÎ©	√	√	√	√
VS-3127	15.0 கே.வி	30 TÎ©	√	√	√	√

சப்ளை செயின் சிக்கல்களின் அடிப்படையில்: தற்போதைய விலை மற்றும் முன்னணி நேரங்களுக்கு உங்கள் விருப்பமான அங்கீகரிக்கப்பட்ட வெஷைன் விநியோகஸ்தரைத் தொடர்பு கொள்ளவும்.

தரச் சான்றிதழ்கள்

எங்கள் நிறுவனத்தின் அனைத்து வெற்றிகளும் நாங்கள் வழங்கும் தயாரிப்புகளின் தரத்துடன் நேரடியாக தொடர்புடையது என்று நாங்கள் எப்போதும் நம்புகிறோம்.உயர் மின்னழுத்த காப்பு சோதனையாளர்ISO9001, ISO14000:14001 வழிகாட்டுதல்கள் மற்றும் எங்கள் கடுமையான தரக் கட்டுப்பாட்டு அமைப்பு ஆகியவற்றில் குறிப்பிடப்பட்டுள்ள மிக உயர்ந்த தரத் தேவைகளைப் பூர்த்தி செய்தல்.

ஏற்றுமதி

Weshine இன் சேவை தீர்வுகள் பற்றிய கூடுதல் தகவலுக்கு, Weshine இலிருந்து மேற்கோள்களைப் பெற எங்கள் 24/7 ஆன்லைன் விற்பனை பிரதிநிதியைத் தொடர்பு கொள்ளவும்.
