பகுதி டிஸ்சார்ஜ் இலவச ஏசி தாங்கும் மின்னழுத்த சோதனை அமைப்பு

மேம்பட்ட SF6 கேஸ்-இன்சுலேட்டட் டிரான்ஸ்பார்மர் தொழில்நுட்பத்தைப் பயன்படுத்தி, பகுதி வெளியேற்ற இலவச ஏசி தாங்கும் மின்னழுத்த சோதனை அமைப்பு நிலையான 250kV வெளியீட்டை ஒட்டுமொத்த பகுதியளவு வெளியேற்ற அளவான ≤5pC ஐ வழங்குகிறது. அறிவார்ந்த தானியங்கி கட்டுப்பாடு, எதிர்வினை சக்தி இழப்பீடு, குறைந்த இரைச்சல் செயல்பாடு மற்றும் விரிவான பாதுகாப்பு செயல்பாடுகளை கொண்டுள்ளது, இது மின் பயன்பாடுகள், தொழில்துறை நிறுவனங்கள், பல்கலைக்கழகங்கள், ஆராய்ச்சி நிறுவனங்கள் மற்றும் உயர் மின்னழுத்த ஆய்வகங்களுக்கு ஏற்றது.

மின் உற்பத்தித் துறைகள் இன்சுலேஷன் இன்ஸ்பெக்ஷன் மற்றும் மைக்ரோ பார்ஷியல் டிஸ்சார்ஜ் கண்டறிதலுக்கான தரத்தை உயர்த்திக் கொண்டே இருப்பதால், இந்த சோதனை அலகு சந்தை தேவைகளுக்கு ஏற்றவாறு உருவாக்கப்பட்டுள்ளது. வழக்கமான எண்ணெய் நிரப்பப்பட்ட சோதனை மின்மாற்றிகளைப் போலல்லாமல், SF6 இன்சுலேஷன் எண்ணெய் கசிவுகள் மற்றும் மாசுபாட்டின் அபாயங்களை நீக்குகிறது, அதே நேரத்தில் எளிதான போக்குவரத்து மற்றும் வேலை வாய்ப்புக்காக ஒட்டுமொத்த உபகரணங்களின் எடையை 20% முதல் 60% வரை குறைக்கிறது.

இந்த நம்பகமான செயல்திறன்கள் அனைத்தும் தொழில்முறை உற்பத்தி வலிமையால் ஆதரிக்கப்படுகின்றன. வெஷைன் என்பது ஒரு நவீன உயர் தொழில்நுட்ப தொழிற்சாலையாகும், இது ஆராய்ச்சி மற்றும் மேம்பாடு, உற்பத்தி, விற்பனை மற்றும் பவர் சிஸ்டம் ஆட்டோமேஷன் சாதனங்கள் மற்றும் சோதனை கருவிகளின் சேவை ஆகியவற்றில் நிபுணத்துவம் பெற்றது. தயாரிப்புகள் உலகம் முழுவதும் விற்கப்படுகின்றன மற்றும் பல வாடிக்கையாளர்களிடமிருந்து நேர்மறையான கருத்துக்களைப் பெற்றுள்ளன.

செயல்திறன்

பகுதி டிஸ்சார்ஜ் இலவச ஏசி தாங்கும் மின்னழுத்த சோதனை அமைப்பு, நிலையான 250kV வெளியீட்டை பராமரிக்க SF6 எரிவாயு இன்சுலேட்டட் டிரான்ஸ்பார்மர்களை ஏற்றுக்கொள்கிறது, முழு-செட் பகுதி வெளியேற்றத்தை ≤5pC க்கு கட்டுப்படுத்துகிறது. அறிவார்ந்த தானியங்கி கட்டுப்பாடு, எதிர்வினை ஆற்றல் இழப்பீடு, குறைந்த சத்தம் மற்றும் பல அடுக்கு பாதுகாப்பு பாதுகாப்பு ஆகியவை மின் தொழிற்சாலைகள், தொழில்துறை வாடிக்கையாளர்கள், பல்கலைக்கழகங்கள் மற்றும் ஆராய்ச்சி ஆய்வகங்களுக்கு ஒரு நடைமுறை தேர்வாக அமைகிறது.

முழு இயந்திரத்தின் பகுதியளவு வெளியேற்றக் குறியீடு ≤5pC ஐத் தாக்கும், மேலும் உள்ளமைக்கப்பட்ட SF6 மின்மாற்றி மதிப்பிடப்பட்ட மின்னழுத்தத்தின் கீழ் ≤3pC பகுதியளவு வெளியேற்றத்தை மட்டுமே உருவாக்குகிறது. இத்தகைய சிறந்த இன்சுலேஷன் செயல்திறன் பகுதி வெளியேற்ற ஆய்வு, தொழிற்சாலை ஏற்றுக்கொள்ளும் சோதனைகள், காப்பு சரிபார்ப்பு மற்றும் பல்வேறு உயர் மின்னழுத்த ஆராய்ச்சி பணிகளுக்கு ஏற்றதாக அமைகிறது.

கட்டமைப்பு

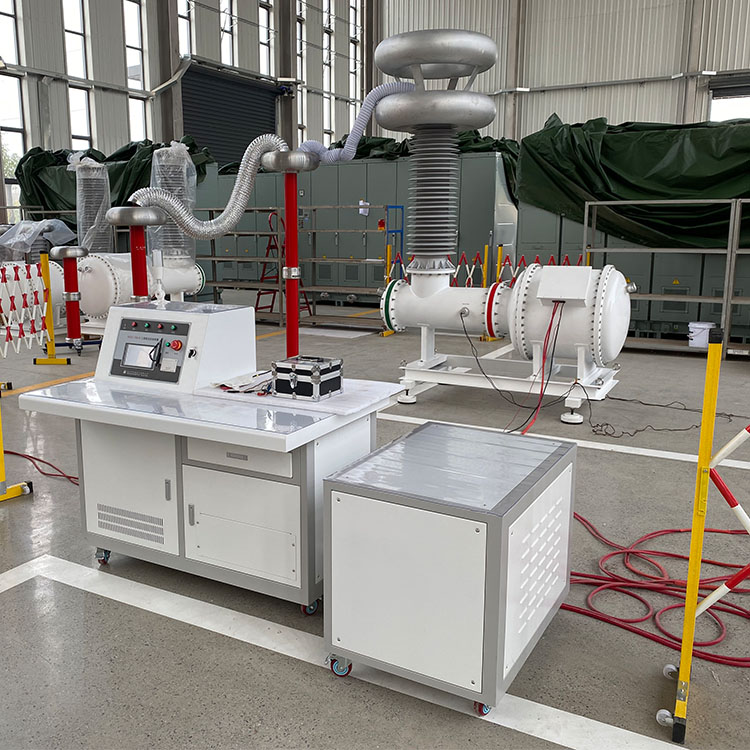

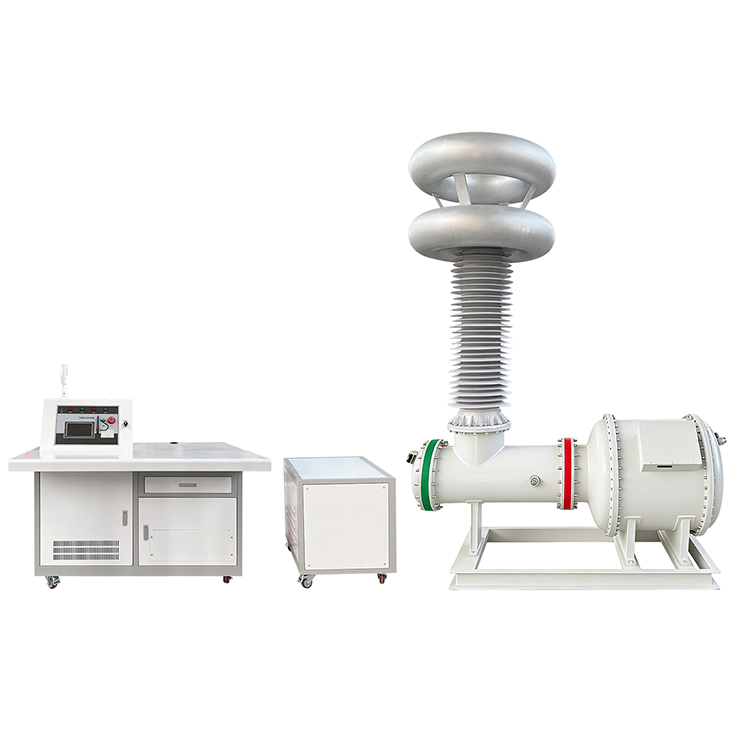

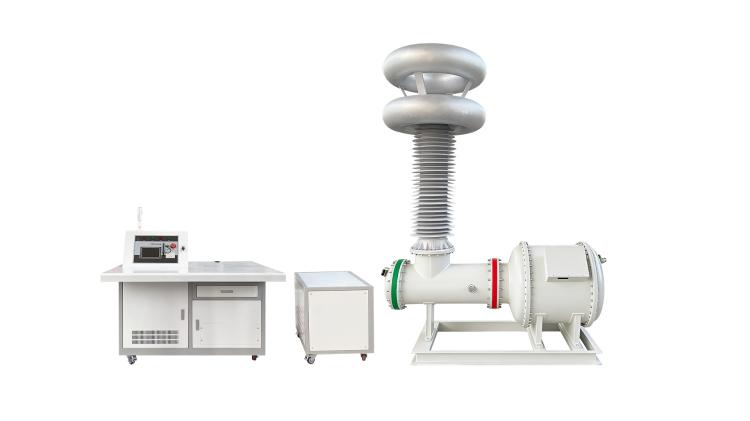

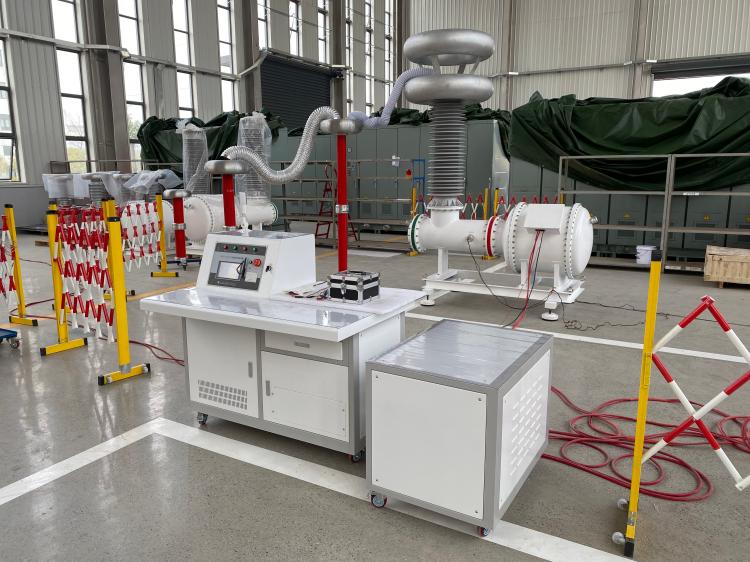

முழுமையான தொகுப்பில் SF6 இன்சுலேட்டட் சோதனை மின்மாற்றி, இணைப்பு மின்தேக்கி, உயர் மின்னழுத்த மின்னோட்டத்தை கட்டுப்படுத்தும் உலை, குறைந்த மின்னழுத்த இழப்பீட்டு உலை, தனிமைப்படுத்தும் மின்மாற்றி மற்றும் முழு தானியங்கி கட்டுப்பாட்டு அமைச்சரவை ஆகியவை அடங்கும். குறைந்த மின்னழுத்த இழப்பீட்டுத் தொழில்நுட்பம் உள்ளீட்டு மின் நுகர்வு 60% வரை குறைக்கிறது, இது சோதனை செயல்திறனை பெரிதும் அதிகரிக்கிறது மற்றும் மின் விநியோகத் தேவைகளைக் குறைக்கிறது.

கட்டுப்பாடு

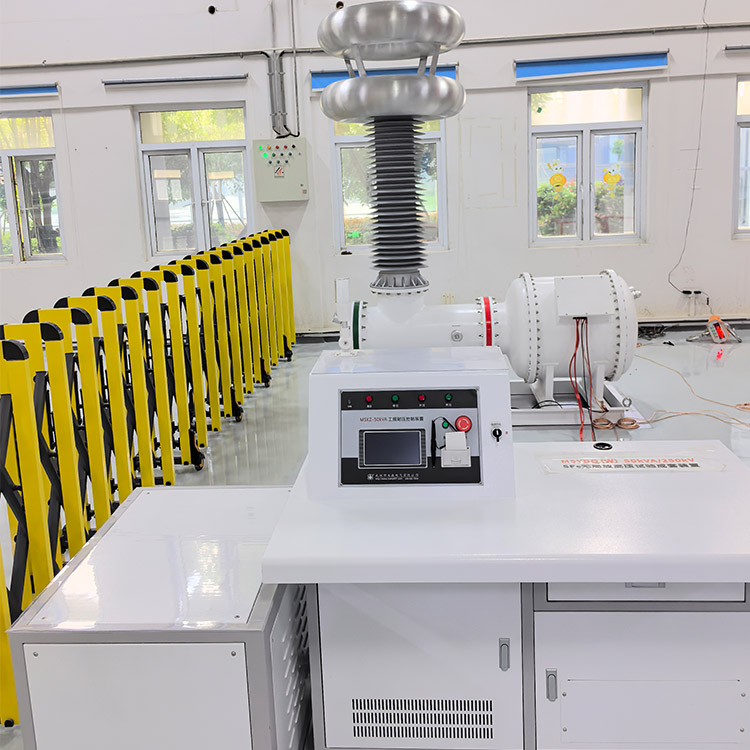

பகுதி டிஸ்சார்ஜ் இலவச ஏசி தாங்கும் மின்னழுத்த சோதனை அமைப்பு 7-இன்ச் வண்ண தொடுதிரை கட்டுப்பாட்டு அலகுடன் பொருத்தப்பட்டுள்ளது, இது தானியங்கி மற்றும் கைமுறை இயக்க முறைகளை ஆதரிக்கிறது. ஆபரேட்டர்கள் ஐந்து தனித்தனி மின்னழுத்தப் பிரிவுகளை அமைக்கலாம், வேகத்தை மேம்படுத்தலாம் மற்றும் நேரத்தை சுதந்திரமாக வைத்திருக்கலாம். தானியங்கி செயல்பாடுகள் மின்னழுத்த தூக்குதல், இழப்பீடு மாறுதல், நேரம், சோதனைக்குப் பிறகு அழுத்தம் நிவாரணம், தரவு சேமிப்பு, பதிவு தேடுதல் மற்றும் சோதனை அறிக்கை அச்சிடுதல் ஆகியவற்றை உள்ளடக்கியது.

பாதுகாப்பு

நிலையான மற்றும் பாதுகாப்பான செயல்பாட்டிற்கு உத்தரவாதம் அளிக்க, கருவியானது மென்மையான சைன் அலை மின்னழுத்தத்தை 5% க்கும் குறைவான அலைவடிவ சிதைவு மற்றும் 65dB இன் கீழ் இயங்கும் சத்தத்துடன் வெளியிடுகிறது. ஓவர்வோல்டேஜ் மற்றும் ஓவர் கரண்ட் பாதுகாப்பு வழிமுறைகள் முழுமையாக பொருத்தப்பட்டுள்ளன. அதன் மட்டு கட்டமைப்பானது பின்னர் மேம்படுத்தல்களை ஆதரிக்கிறது, 1200kV வரை அதி-உயர் மின்னழுத்த சோதனைக்கு விரிவாக்கக்கூடியது.

அம்சங்கள்

1, SF6 வாயு-காப்பு மின்மாற்றி தொழில்நுட்பம்

2, சுற்றுச்சூழல் மாசுபாடு இல்லாத எண்ணெய் இல்லாத வடிவமைப்பு

3, முழுமையான கணினி பகுதி வெளியேற்ற நிலை ≤5pC

4, மின்மாற்றி பகுதி வெளியேற்ற நிலை ≤3pC

5, 250kV வரை மதிப்பிடப்பட்ட வெளியீடு மின்னழுத்தம்

6, மதிப்பிடப்பட்ட திறன் 50kVA

7, எதிர்வினை சக்தி இழப்பீடு உள்ளீட்டு மின்னோட்டத்தை 60% வரை குறைக்கிறது

8, தானியங்கி மற்றும் கைமுறை சோதனை முறைகள்

9, ஐந்து-நிலை நிரல்படுத்தக்கூடிய மின்னழுத்தம் மற்றும் நேர அமைப்புகள்

10, சரிசெய்யக்கூடிய மின்னழுத்த சரிவு விகிதம்

11, அறிவார்ந்த மின்னழுத்த ஒழுங்குமுறை மற்றும் இழப்பீடு மாறுதல்

12, வரலாற்று தரவு சேமிப்பு மற்றும் அறிக்கை அச்சிடுதல்

13, விலகல் ≤5% உடன் நிலையான சைன்-அலை வெளியீடு

14, குறைந்த இயக்க இரைச்சல் ≤65dB

15, உயர் மின்னழுத்த மிகை மின்னழுத்த பாதுகாப்பு

16, டெயில்-கரண்ட் ஓவர் கரண்ட் பாதுகாப்பு

17, பகுதி வெளியேற்றம் மற்றும் ஏசி தாங்கும் மின்னழுத்த சோதனைக்கு ஏற்றது

விண்ணப்பங்கள்

1, டிரான்ஸ்பார்மர் ஏசி தாங்கும் மின்னழுத்த சோதனை

2, ஜிஐஎஸ் பகுதி வெளியேற்ற சோதனை

3, சுவிட்ச்கியர் இன்சுலேஷன் சோதனை

4, உயர் மின்னழுத்த கேபிள் சோதனை

5, புஷிங் சோதனை

6, இன்சுலேட்டர் சோதனை

7, தொழிற்சாலை ஏற்றுக்கொள்ளும் சோதனை (FAT)

8, உயர் மின்னழுத்த ஆய்வக சோதனை

9, மின் சாதன வகை சோதனை

10, தடுப்பு பராமரிப்பு திட்டங்கள்

வெஷின் நன்மைகள்

Weshine Electric உயர் மின்னழுத்த சோதனை உபகரணங்கள் மற்றும் பகுதி வெளியேற்ற அளவீட்டு அமைப்புகளின் தொழில்முறை உற்பத்தியாளர் ஆகும். எங்கள் VS-W தொடர் பகுதியளவு வெளியேற்ற இலவச AC தாங்கும் மின்னழுத்த சோதனை அமைப்புகள் மேம்பட்ட SF6 இன்சுலேஷன் தொழில்நுட்பம், அதி-குறைந்த பகுதி வெளியேற்ற செயல்திறன், அறிவார்ந்த ஆட்டோமேஷன் மற்றும் நம்பகமான பாதுகாப்பு பாதுகாப்பு ஆகியவற்றை ஒருங்கிணைக்கிறது. ஆய்வக மற்றும் களப் பயன்பாடுகளைக் கோருவதற்காக வடிவமைக்கப்பட்ட, Weshine தீர்வுகள் வாடிக்கையாளர்களுக்கு சோதனைத் துல்லியத்தை மேம்படுத்தவும், ஒழுங்குமுறை இணக்கத்தை உறுதிப்படுத்தவும் மற்றும் நீண்ட கால உபகரண நம்பகத்தன்மையை மேம்படுத்தவும் உதவுகின்றன.
