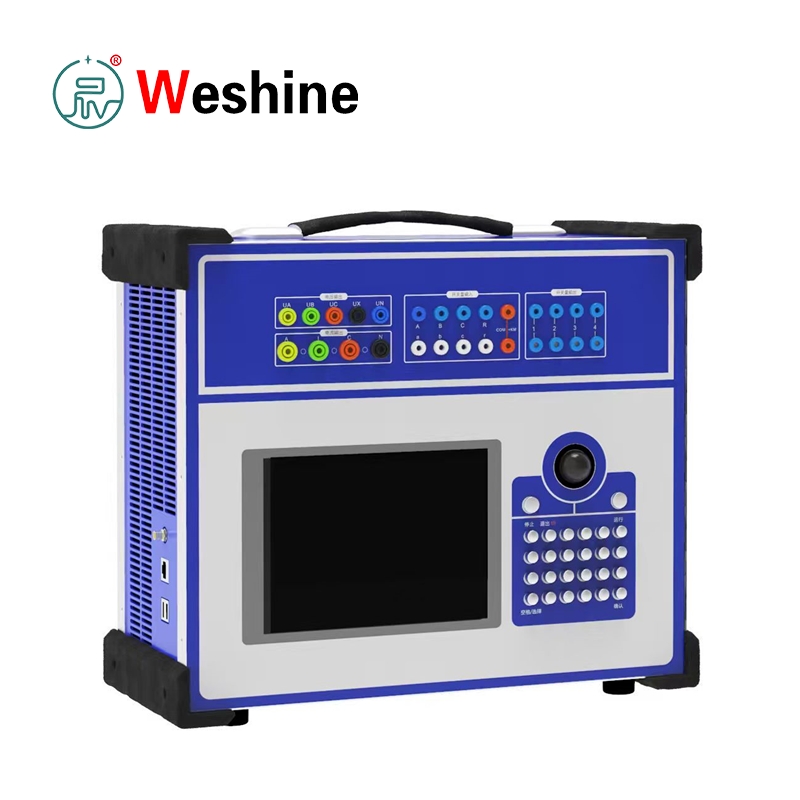

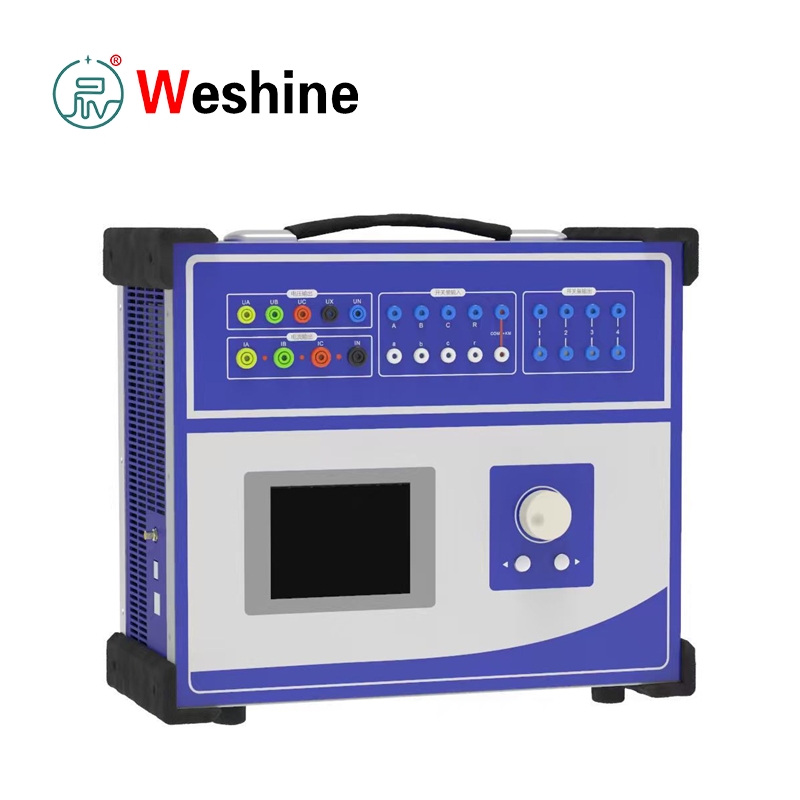

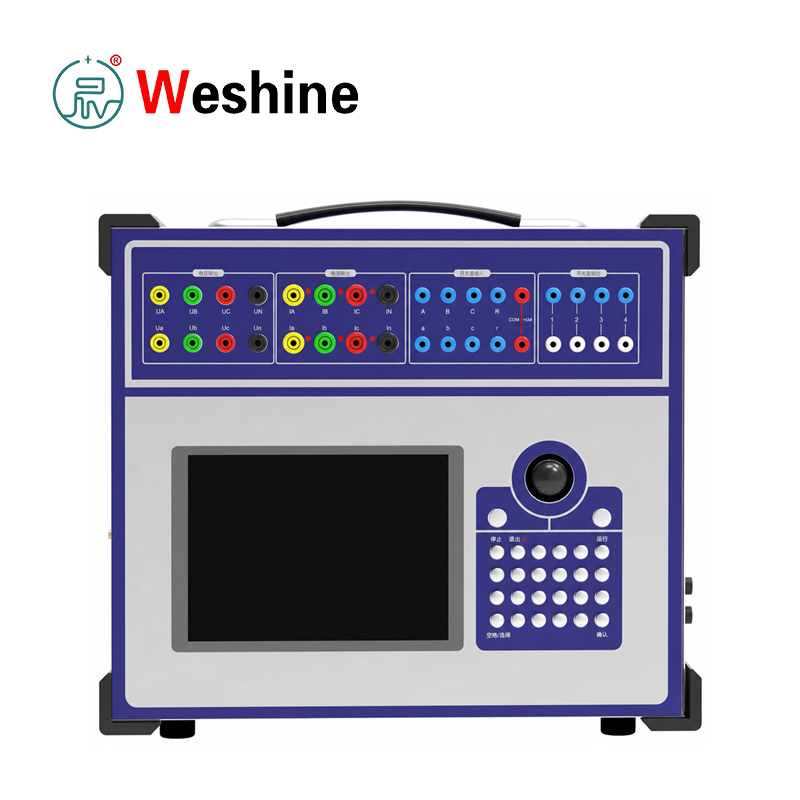

மூன்று கட்ட ரிலே பாதுகாப்பு சோதனையாளர்

சீனாவில் ஒரு தொழில்முறை உற்பத்தியாளரான வெய்ஷீனிடமிருந்து தரமான மூன்று கட்ட ரிலே பாதுகாப்பு சோதனை கருவியை வாங்கவும், பாதுகாப்பு ரிலேக்கள், நுண்செயலி பாதுகாப்பு அலகுகள், இரண்டாம் நிலை சுற்றுகள், ஆட்டோமேஷன் உபகரணங்கள் மற்றும் முழுமையான பவர் கிரிட் பாதுகாப்பு அமைப்புகளை ஆய்வு செய்ய வடிவமைக்கப்பட்டுள்ளது. வரி தவறுகள், அசாதாரண மின்னழுத்தம், ஓவர் கரண்ட், மறுகூட்டல் செயல்கள், வேறுபட்ட பாதுகாப்பு தூண்டுதல்கள் மற்றும் கட்டுப்பாட்டு சுற்று இயக்கங்கள் ஆகியவற்றின் கீழ் ரிலேக்கள் துல்லியமாக பதிலளிக்க வேண்டும், எனவே பாதுகாப்பான, ஒருங்கிணைந்த சக்தி அமைப்பு செயல்பாட்டிற்கு வழக்கமான சோதனை அவசியம்.

மூன்று கட்ட ரிலே பாதுகாப்பு சோதனையாளர் என்றால் என்ன?

மூன்று கட்ட ரிலே பாதுகாப்பு சோதனையாளர் என்பது பாதுகாப்பு ரிலேக்கள், நுண்செயலி அடிப்படையிலான பாதுகாப்பு அலகுகள், இரண்டாம் நிலை சுற்றுகள், ஆட்டோமேஷன் உபகரணங்கள் மற்றும் சக்தி அமைப்பு பாதுகாப்புத் திட்டங்களின் செயல்திறன் மற்றும் செயல்பாட்டு பண்புகளை சரிபார்க்க வடிவமைக்கப்பட்ட ஒரு தொழில்முறை சோதனை சாதனமாகும்.

சோதனையாளர் கட்டுப்படுத்தக்கூடிய இரண்டாம் நிலை மின்னோட்டம், மின்னழுத்தம், அதிர்வெண், கட்ட கோணம், ஹார்மோனிக், DC மற்றும் ஸ்விட்சிங் சிக்னல்களை சாதாரண மற்றும் அசாதாரண சக்தி அமைப்பு நிலைமைகளை உருவகப்படுத்துகிறது. சோதனை செய்யப்பட்ட பாதுகாப்பு சாதனங்களுக்கு இந்த உருவகப்படுத்தப்பட்ட சிக்னல்களைப் பயன்படுத்துவதன் மூலம், பொறியாளர்கள் ரிலே அமைப்புகள், பிக்கப் மதிப்புகள், இயக்க நேரம், பயண தர்க்கம் மற்றும் தொடர்பு பதில் ஆகியவற்றைச் சரிபார்க்கலாம்.

மல்டி-சேனல் மின்னோட்டம் மற்றும் மின்னழுத்த வெளியீடு

மூன்று கட்ட ரிலே பாதுகாப்பு சோதனையாளர் விரிவான ரிலே பாதுகாப்பு சோதனைக்காக 4 மின்னழுத்த சேனல்கள் மற்றும் 3 தற்போதைய சேனல்களுடன் பொருத்தப்பட்டுள்ளது. மின்னழுத்த சேனல்கள் கட்ட மின்னழுத்தம், வரி மின்னழுத்தம், பூஜ்ஜிய-வரிசை மின்னழுத்தம், மின்னழுத்த சமநிலையின்மை, மின்னழுத்த இழப்பு, அதிர்வெண் மாற்றம் மற்றும் ஒத்திசைவு சோதனைகளை ஆதரிக்கின்றன.

தற்போதைய மூன்று சேனல்கள் தனித்தனி கட்ட மின்னோட்ட சோதனைக்காக சுயாதீனமாக செயல்படலாம் அல்லது 120A குறுகிய கால மின்னோட்ட வெளியீட்டை வழங்குவதற்கு இணையாக இணைக்கலாம். இது ஓவர் கரண்ட் ரிலேக்கள், எர்த் ஃபால்ட் ரிலேக்கள், தலைகீழ் நேர பாதுகாப்பு, வேறுபட்ட பாதுகாப்பு, தொலைதூரப் பாதுகாப்பு, ரீக்ளோசிங் லாஜிக், அண்டர்வோல்டேஜ் பாதுகாப்பு மற்றும் அதிர்வெண் ரிலேக்கள் ஆகியவற்றின் சோதனையை ஆதரிக்கிறது.

தொழில்துறை கணினி கட்டுப்பாடு மற்றும் கள செயல்பாடு

ஒரு தொழில்துறை கணினி இயங்குதளத்தில் கட்டப்பட்ட, சோதனையாளர் ஒரு உள்ளமைக்கப்பட்ட காட்சி மற்றும் வெளிப்புற கணினி இல்லாமல் தனித்த புல சோதனைக்காக உள்ளூர் செயல்பாட்டு குழுவை ஒருங்கிணைக்கிறது. சோதனை அளவுருக்கள் மற்றும் முடிவுகளை நேரடியாக திரையில் பார்க்க முடியும், இது ஆன்சைட் கமிஷனிங் மற்றும் பராமரிப்புக்கு ஏற்றதாக இருக்கும்.

மேம்பட்ட சோதனை செயல்பாடுகள், தரவு மேலாண்மை மற்றும் தானியங்கு சோதனை அறிக்கை உருவாக்கம் ஆகியவற்றை ஆதரிக்க இணக்கமான மென்பொருளுடன் கூடிய கணினியுடன் உபகரணங்கள் இணைக்க முடியும்.

நெகிழ்வான மின்னோட்டம், மின்னழுத்தம் மற்றும் DC வெளியீடு

சோதனையாளர் பலவிதமான வெளியீட்டு திறன்களை வழங்குகிறது, அவற்றுள்:

ஏசி மின்னோட்ட வெளியீடு:ஒரு சேனலுக்கு 0~40A, மூன்று சேனல்கள் இணையாக 120A வரை குறுகிய கால வெளியீடு

ஏசி மின்னழுத்த வெளியீடு:0~120V கட்ட மின்னழுத்தம் மற்றும் 0~240V வரி மின்னழுத்தம்

DC வெளியீடு:DC மின்னோட்டம், DC மின்னழுத்தம் மற்றும் அனுசரிப்பு DC துணை மின்சாரம்

இந்த செயல்பாடுகள் DC ரிலே சோதனையை ஆதரிக்கின்றன மற்றும் புலம் ஆணையிடும் போது பாதுகாப்பு சாதனங்கள் மற்றும் இரண்டாம் நிலை சுற்றுகளை இயக்க அனுமதிக்கின்றன.

அதிர்வெண், ஹார்மோனிக் மற்றும் நேர அளவீடு

சோதனையாளர், அதிர்வெண் மாறுபாடு மற்றும் பல-வரிசை இணக்க சூழல்கள் உட்பட பல்வேறு ஆற்றல் அமைப்பு இயக்க நிலைமைகளை உருவகப்படுத்த மாறி அதிர்வெண் மற்றும் ஹார்மோனிக் சிக்னல் வெளியீட்டை ஒருங்கிணைக்கிறது. நிலையான மின் அதிர்வெண்ணின் கீழ் மட்டும் இல்லாமல், வெவ்வேறு இரண்டாம் நிலை சமிக்ஞை நிலைகளின் கீழ் ரிலே செயல்திறனை மதிப்பிடுவதற்கு இது தொழில்நுட்ப வல்லுனர்களுக்கு உதவுகிறது.

உள்ளமைக்கப்பட்ட சுவிட்ச் உள்ளீடு மற்றும் வெளியீடு தொகுதிகள் பயண தொடர்பு கண்டறிதல், ரிலே தொடர்பு கண்காணிப்பு, சர்க்யூட் பிரேக்கர் உருவகப்படுத்துதல், தொடக்க சமிக்ஞை சரிபார்ப்பு மற்றும் செயல் நேர அளவீடு ஆகியவற்றை ஆதரிக்கிறது. நேர வரம்பு 0.1ms முதல் 9999s வரை அடையும், இது ரிலே இயக்க நேரம், பயண தாமதம், மறுகூட்டல் இடைவெளிகள் மற்றும் பாதுகாப்பு தர்க்க பதில் ஆகியவற்றை துல்லியமாக அளவிட அனுமதிக்கிறது.

பயன்பாட்டு வரம்பு மற்றும் பாதுகாப்பு பாதுகாப்பு

மின்காந்த ரிலேக்கள், நிலையான ரிலேக்கள், டிஜிட்டல் பாதுகாப்பு சாதனங்கள், நுண்செயலி ரிலேக்கள், மறுசுழற்சி சாதனங்கள் மற்றும் மின்மாற்றி, வரி, மோட்டார் மற்றும் ஜெனரேட்டர் பாதுகாப்பு அமைப்புகளை சோதிக்க மூன்று கட்ட ரிலே பாதுகாப்பு சோதனையாளர் பொருத்தமானது.

இது துணை மின் நிலையங்கள், மின் உற்பத்தி நிலையங்கள், தொழிற்சாலை விநியோக அறைகள், இரயில்வே மின்சாரம் வழங்கல் நெட்வொர்க்குகள் மற்றும் தொழில்முறை ரிலே ஆய்வகங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

அவுட்புட் ஓவர்லோட் பாதுகாப்பு, தவறு சுய-கண்டறிதல், அவுட்புட் இன்டர்லாக் மற்றும் சாஃப்ட்-ஸ்டார்ட் பவர் டிசைன் உள்ளிட்ட பல பாதுகாப்பு செயல்பாடுகள் ஒருங்கிணைக்கப்பட்டுள்ளன. களச் செயல்பாட்டின் போது சோதனையாளர் மற்றும் இணைக்கப்பட்ட உபகரணங்கள் இரண்டையும் பாதுகாக்க இந்த செயல்பாடுகள் உதவுகின்றன. இரண்டாம் நிலை சுற்று பாதுகாப்பு, நிலையான வயரிங் நடைமுறைகள் மற்றும் ரிலே சோதனை பணிப்பாய்வுகளை நன்கு அறிந்த பயிற்சி பெற்ற தொழில்நுட்ப வல்லுநர்களால் உபகரணங்கள் இயக்கப்பட வேண்டும்.

உபகரணங்கள் இணங்குகின்றனஜிபி/டி 7261-2008மற்றும்DL/T 624-2010. ஆபரேட்டர்கள் உள்ளூர் ரிலே சோதனைக் குறியீடுகள், மின் நிலையத்தை இயக்கும் விதிகள் மற்றும் பயன்பாட்டின் போது ஆன்-சைட் பாதுகாப்புத் தரங்களுக்கு இணங்க வேண்டும்.

தயாரிப்பு செயல்பாட்டு வழிகாட்டி

மூன்று-கட்ட ரிலே பாதுகாப்பு சோதனையாளர் கட்டுப்படுத்தக்கூடிய இரண்டாம் நிலை மின்னோட்டம், மின்னழுத்தம், அதிர்வெண், கட்ட கோணம், ஹார்மோனிக், DC மற்றும் ஸ்விட்சிங் சிக்னல்களை சாதாரண மற்றும் தவறான கட்ட நிலைகளை உருவகப்படுத்துகிறது, பின்னர் சோதனை செய்யப்பட்ட பாதுகாப்பு சாதனத்திற்கு சமிக்ஞைகளை வழங்குகிறது. இது தொடர்பு செயல்கள், பயண வெளியீடுகள், ரிட்டர்ன் சிக்னல்கள் மற்றும் லாஜிக் பின்னூட்டம், செயல் நேரம் மற்றும் இயக்க அமைப்பு மதிப்புகளை தானாக பதிவு செய்கிறது.

சோதனைக்கு முன், ரிலே மாதிரி, மதிப்பிடப்பட்ட இரண்டாம் நிலை மின்னோட்டம், மதிப்பிடப்பட்ட இரண்டாம் நிலை மின்னழுத்தம், DC மின் தேவை, பயண தொடர்பு வகை மற்றும் முன்னமைக்கப்பட்ட பாதுகாப்பு அளவுருக்களை உறுதிப்படுத்தவும். பாதுகாப்பு சாதன வயரிங் வரைபடங்களைச் சரிபார்க்கவும், பாதுகாப்பு விதிகளின்படி சோதனைச் சுற்றுகளை தனிமைப்படுத்தவும், பின்னர் கம்பி மின்னோட்ட வெளியீடுகள், மின்னழுத்த வெளியீடுகள், I/O போர்ட்கள் மற்றும் DC துணை மின் முனையங்களைச் சரியாக மாற்றவும்.

ஓவர் கரண்ட் ரிலே சோதனை படிகள்:வெளியீட்டு மின்னோட்டம், கட்ட கோணம், அதிர்வெண் மற்றும் சோதனை கால அளவை அமைக்கவும். நிலையான சோதனை நடைமுறைகள், பதிவு பிக்கப் மதிப்பு, டிராப்அவுட் மதிப்பு மற்றும் இயக்க நேரம் ஆகியவற்றின் படி படிப்படியாக மின்னோட்டத்தை அதிகரிக்கவும். மூன்று-கட்ட உயர்-நடப்பு சோதனைக்கு, அதிகபட்ச குறுகிய கால 120A வெளியீட்டை அடைய மூன்று தற்போதைய சேனல்களுக்கு இணையாக இருக்கும்.

மின்னழுத்த ரிலே சோதனை படிகள்:மின்னழுத்த சேனல்களை இணைத்து, தேவைக்கேற்ப கட்டம் அல்லது வரி மின்னழுத்தத்தை உள்ளமைக்கவும். அலகு குறைந்த மின்னழுத்தம், அதிக மின்னழுத்தம், பூஜ்ஜிய-வரிசை மின்னழுத்தம், மின்னழுத்த ஏற்றத்தாழ்வு மற்றும் கட்டம் ஆஃப்செட் ஆகியவற்றை உருவகப்படுத்துகிறது; அதிர்வெண் மாற்றும் செயல்பாடு கீழ்-அதிர்வெண் சுமை கொட்டுதல் மற்றும் அதிர்வெண் ரிலே அளவுத்திருத்தத்திற்கு உதவுகிறது.

தூரம், திசை, வேறுபாடு மற்றும் மறுகட்டமைப்பு பாதுகாப்பு சோதனை: மின்னழுத்தம், மின்னோட்டம், கட்ட கோணத்தை சரிசெய்தல் மற்றும் பாதுகாப்பு லாஜிக் திட்டங்களைப் பின்பற்றி தொடர்புகளை மாற்றவும். உபகரணங்கள் ரிலே தொடர்பு இயக்கத்தை கண்காணிக்கிறது மற்றும் பயண நேரத்தை அளவிடுகிறது; சுவிட்ச் அவுட்புட் போர்ட்கள் தேவைப்படும் போது பிரேக்கர் துணை தொடர்புகள் அல்லது வெளிப்புற லாஜிக் சிக்னல்களை உருவகப்படுத்துகின்றன.

DC ரிலே மற்றும் துணை சுற்று சோதனை:மதிப்பிடப்பட்ட வரம்புகளுக்குள் DC மின்னழுத்தம்/தற்போதைய வெளியீட்டைப் பயன்படுத்தவும். ஆன்-சைட் DC பவர் கிடைக்காதபோது அல்லது தனிமைப்படுத்தப்பட்ட சோதனை சக்தி தேவைப்படும்போது, ​​உள்ளமைக்கப்பட்ட அனுசரிப்பு DC துணை மின் விநியோகத்தை செயல்படுத்தவும்.

அனைத்து சோதனைகளையும் முடித்த பிறகு, அளவிடப்பட்ட செயல் மதிப்புகள் மற்றும் நேரத் தரவை முன்னமைக்கப்பட்ட பாதுகாப்பு அமைப்புகளுடன் ஒப்பிடவும். உள் பராமரிப்பு மற்றும் ஆணையிடுதல் மேலாண்மை விதிமுறைகளைப் பின்பற்றி சோதனை பதிவுகளை காப்பகப்படுத்தவும்.

முக்கிய அம்சங்கள்

1.தரநிலை 4-கட்ட மின்னழுத்தம் மற்றும் 3-கட்ட சுயாதீன மின்னோட்ட வெளியீடு சேனல்கள்

2.40A வரை ஒற்றை-சேனல் ஏசி மின்னோட்ட வெளியீடு

3.மூன்று இணையான தற்போதைய சேனல்கள் குறுகிய கால அதிகபட்ச 120A வெளியீட்டை ஆதரிக்கின்றன

4.AC கட்ட மின்னழுத்த வெளியீடு வரம்பு: 0~120V

5.ஏசி வரி மின்னழுத்த வெளியீடு வரம்பு: 0~240V

6.எல்லா ரிலே பாதுகாப்பு சோதனை காட்சிகளுக்கும் உள்ளமைந்த DC தற்போதைய வெளியீடு

7．இரண்டாம் சுற்று நிலை உருவகப்படுத்துதலுக்கான உள்ளமைக்கப்பட்ட DC மின்னழுத்த வெளியீடு

8.சுயாதீன அனுசரிப்பு DC துணை மின் விநியோக வெளியீடு

9.ரிலே ஆக்ஷன் நேர வரம்பு: 0.1ms ~ 9999s

10.நிகழ்நேர ரிலே தொடர்பு நிலை கண்காணிப்புக்கு உள்ளீட்டு சேனல்களை மாற்றவும்

11

12.பாதுகாப்பு சாதனங்களின் ஹார்மோனிக் மறுமொழி பண்புகளை சோதிப்பதற்கான ஹார்மோனிக் சிக்னல் வெளியீடு

13.அதிர்வெண் ரிலே ஆய்வுக்கான மாறி அதிர்வெண் சமிக்ஞை வெளியீடு

14.எல்லா சோதனை அளவுருக்கள் மற்றும் முடிவுகளைத் தெளிவாகக் காண்பிக்க ஆன்போர்டு காட்சித் திரை

15.தொழில்துறை கணினி கட்டுப்பாடு முழுமையாக ஆஃப்லைன் சுயாதீன செயல்பாட்டை செயல்படுத்துகிறது

16.தரவு வாசிப்பு மற்றும் ஆதரவு மென்பொருள் இணைப்புக்கு USB போர்ட் ஒதுக்கப்பட்டுள்ளது

17.சாதனங்கள் சேதமடைவதைத் தடுக்க, அசாதாரண வேலை நிலையின் கீழ் தானியங்கி வெளியீடு இன்டர்லாக்

18.ஒருங்கிணைந்த தவறு சுய சரிபார்ப்பு மற்றும் பல அடுக்கு வன்பொருள் பாதுகாப்பு செயல்பாடுகள்

19) நுண்செயலி பாதுகாப்பு, நிலையான ரிலேக்கள் மற்றும் மின்காந்த அலைவரிசைகளின் அளவுத்திருத்தத்துடன் இணக்கமானது

20.ஆல்-இன்-ஒன் டூல் ஃபீல்ட் கமிஷனிங், தினசரி பராமரிப்பு மற்றும் ஆய்வக சோதனை

விண்ணப்ப காட்சிகள்

1. பவர் கிரிட் செயல்பாடு மற்றும் பராமரிப்பு குழுக்கள்

புதிய துணை மின்நிலையங்களுக்கு ஆணையிடுதல், குறிப்பிட்ட கால பாதுகாப்பு அளவுத்திருத்தம், இரண்டாம் நிலை சுற்று ஆய்வு, பயண சுற்று சோதனை மற்றும் முழு பாதுகாப்பு திட்ட பராமரிப்பு ஆகியவற்றை மேற்கொள்ளவும்.

2. மின்மாற்றி உற்பத்தியாளர்கள்

பாதுகாப்பு பெட்டிகளின் தொழிற்சாலை ஆய்வு, வேறுபட்ட ரிலே சரிபார்ப்பு, வெப்பநிலை பாதுகாப்பு இடைமுக சோதனை மற்றும் பாதுகாப்பு பேனல்களுக்கான தொழிற்சாலை ஏற்றுக்கொள்ளும் சோதனைகளை நடத்துதல்.

3. மின் உற்பத்தி நிலையங்கள்

ஜெனரேட்டர் பாதுகாப்பு, பிரதான மின்மாற்றி பாதுகாப்பு, மோட்டார் பாதுகாப்பு, துணை சக்தி அமைப்பு மற்றும் யூனிட் கமிஷன் மற்றும் அவுட்டேஜ் பராமரிப்பின் போது சுவிட்ச் கியர் பாதுகாப்பு ஆகியவற்றின் முழுமையான அளவுத்திருத்தம்.

4. ரயில்வே தொழில்

ரயில் இழுவை துணை நிலையங்கள் மற்றும் விநியோக நெட்வொர்க்குகள் ரிலே பாதுகாப்பு சாதனங்களுடன் பொருத்தப்பட்டுள்ளன. சாதனம் வழக்கமான ரிலே பராமரிப்பு, ஃபீடர் பாதுகாப்பு சரிபார்ப்பு மற்றும் சர்க்யூட் பிரேக்கர் ட்ரிப் லாஜிக் மதிப்பாய்வு ஆகியவற்றைக் கையாளுகிறது.

5. பெரிய தொழில்துறை நிறுவனங்கள்

எஃகு, சுரங்கம், பெட்ரோ கெமிக்கல் மற்றும் உற்பத்தி ஆலைகள் நடுத்தர மின்னழுத்த ரிலே வழக்கமான பராமரிப்பு, மோட்டார் பாதுகாப்பு சோதனை மற்றும் தொழிற்சாலை துணை மின்நிலைய பாதுகாப்பு சுற்று ஆய்வு ஆகியவற்றிற்கு இதைப் பயன்படுத்துகின்றன.

6. பல்கலைக்கழகங்கள் & தொழிற்பயிற்சி நிறுவனங்கள்

ரிலே பாதுகாப்பு கோட்பாடுகள், இரண்டாம் நிலை ஊசி சோதனை செயல்பாடுகள், தவறான நிலை உருவகப்படுத்துதல் மற்றும் பாதுகாப்பு ஒருங்கிணைப்பு நடைமுறை பயிற்சி ஆகியவற்றை கற்பிக்க இயந்திரத்தைப் பயன்படுத்தவும்.

7. மூன்றாம் தரப்பு சோதனை ஆய்வகங்கள்

முழுமையான ரிலே அளவுத்திருத்தம், பாதுகாப்பு உபகரணங்களின் செயல்திறன் சரிபார்ப்பு, உள்வரும் ஏற்பு ஆய்வு மற்றும் வெளிப்புற ஆணையிடுதல் சேவை வழங்கல்.

8. கேபிள் பராமரிப்பு குழுக்கள்

கேபிள் மாற்றுதல் அல்லது பழுதுபார்த்த பிறகு, ஃபீடர் பாதுகாப்பு, பூமியின் தவறு பாதுகாப்பு, லாஜிக் மற்றும் பொருந்திய இரண்டாம் நிலை கட்டுப்பாட்டு சுற்றுகள் ஆகியவற்றை சரிபார்க்கவும்.

கிடைக்கும் சோதனை பொருட்கள்

1.நுண்செயலி அடிப்படையிலான பாதுகாப்பு சாதனங்களின் ஒட்டுமொத்த செயல்திறன் ஆய்வு

2.மின்காந்த அலைவரிசைகளின் அளவுத்திருத்தம் மற்றும் சரிபார்ப்பு

3. நிலையான ரிலேக்களின் செயல்திறன் சோதனை

4.ஓவர் கரண்ட் ரிலேகளுக்கான பிக்கப் மதிப்பு மற்றும் நேர வரம்பு சோதனை

5.பூமி தவறு ரிலேகளின் முழு ஆய்வு

6.அண்டர்வோல்டேஜ் மற்றும் ஓவர்வோல்டேஜ் பாதுகாப்பு ரிலேக்களின் அளவுத்திருத்தம்

7.அதிர்வெண் அலைவரிசைகளின் செயல்திறன் சோதனை

8.திசைப் பாதுகாப்பிற்கான செயல்பாட்டு உருவகப்படுத்துதல் சோதனை

9. வேறுபட்ட பாதுகாப்பின் முழுமையான அளவுத்திருத்தம்

10.தூரப் பாதுகாப்பிற்கான வேலை நிலை உருவகப்படுத்துதல்

11.தானியங்கி மூடும் சாதனங்களின் செயல்பாட்டு ஆய்வு

12.சர்க்யூட் பிரேக்கர் ட்ரிப் சர்க்யூட் சரிபார்ப்பு

13.முழு ஆன்-சைட் செகண்டரி சர்க்யூட் கமிஷனிங்

14.பாதுகாப்பு பேனல்களுக்கான தொழிற்சாலை ஏற்றுக்கொள்ளும் சோதனை

15.ரிலே நடவடிக்கை நேரத்தின் துல்லியமான அளவீடு

நடைமுறை விண்ணப்ப வழக்கு

தொழில் துறை: நடுத்தர மின்னழுத்த துணை மின்நிலையத்தை மேம்படுத்துதல் மற்றும் இயக்குதல்

திட்ட சவால்: துணை மின்நிலையத்தை புதுப்பிக்கும் திட்டத்திற்கு கட்டுமான குழு பொறுப்பேற்றது. அதன் உள் பாதுகாப்பு பேனல்களில் ஓவர் கரண்ட், எர்த் ஃபால்ட், அண்டர்வோல்டேஜ், ரிக்ளோசிங் மற்றும் பிரேக்கர் ட்ரிப் லாஜிக் செயல்பாடுகள் உள்ளன. திட்டத்திற்கு மூன்று-கட்ட மின்னோட்டம், நான்கு-கட்ட மின்னழுத்தம் மற்றும் தொடர்பு உருவகப்படுத்துதல் மற்றும் உயர்-துல்லியமான நேரத்தை ஆதரிக்கக்கூடிய ஒற்றை இயந்திரம் தேவைப்பட்டது. இங்குதான் மூன்று-கட்ட ரிலே பாதுகாப்பு சோதனையாளர் ஆல்-இன்-ஒன் சோதனை திறனை வழங்குகிறது.

முழுமையான சோதனை ஓட்டம்: தற்போதைய உள்ளீட்டு முனையங்கள், மின்னழுத்த உள்ளீட்டு முனையங்கள், பயண தொடர்புகள் மற்றும் வெளிப்புற லாஜிக் சர்க்யூட்களை ரிலே செய்ய தொழில்நுட்ப வல்லுநர்கள் சாதனத்தை இணைத்தனர். அவர்கள் முதலில் ஏசி கரண்ட் பிக்அப் மற்றும் டிராப்அவுட் மதிப்புகளை சோதித்தனர், பின்னர் உருவகப்படுத்தப்பட்ட தவறான மின்னோட்டத்தின் கீழ் பாதுகாப்பு நடவடிக்கை நேரத்தை பதிவு செய்தனர். குறைந்த மின்னழுத்தம் மற்றும் மின்னழுத்த மீட்பு நிலைகளை உருவகப்படுத்திய மின்னழுத்த சேனல்கள்; சுவிட்ச் வெளியீடு உருவகப்படுத்தப்பட்ட பிரேக்கர் துணை தொடர்பு நிலை மாற்றங்கள், அதே நேரத்தில் உள்ளீடு கைப்பற்றப்பட்ட பயணம் மற்றும் திரும்ப சமிக்ஞைகளை ஒத்திசைவாக மாற்றவும்.

திட்ட விளைவு: அனைத்து ரிலே அமைப்பு மதிப்புகளும் ஆணையிடும் வடிவமைப்பு திட்டத்துடன் பொருந்தியது. பயண நேரம் மற்றும் செயல் தரவு செயல்பாடு மற்றும் பராமரிப்பு ஆவணங்களில் பதிவு செய்யப்பட்டது. பாதுகாப்பு பேனல்கள் அதிகாரப்பூர்வமாக செயல்படுவதற்கு முன் அனைத்து வயரிங் மற்றும் அமைப்பு விலகல்களும் சரி செய்யப்பட்டன.

பயன்பாட்டு நன்மைகள்: தரப்படுத்தப்பட்ட இரண்டாம் நிலை உருவகப்படுத்துதல் சமிக்ஞைகள் ஒரே இயந்திரத்தால் உருவாக்கப்படுகின்றன, தாக்கல் செய்வதற்கான நேரத் தரவுகளுடன். தனி மின்னோட்ட ஆதாரங்கள், மின்னழுத்த ஆதாரங்கள், டைமர்கள் அல்லது தொடர்பு சிமுலேட்டர்கள் தேவையில்லை, ஆன்-சைட் கருவி அளவுகளை கடுமையாக குறைக்கிறது. பொறியியல் நிறுவனங்களுக்கான ஒட்டுமொத்த கொள்முதல் செலவைக் குறைக்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1, மூன்று-கட்ட ரிலே பாதுகாப்பு சோதனையாளர் எதற்காகப் பயன்படுத்தப்படுகிறது?

இது பாதுகாப்பு ரிலேக்கள், நுண்செயலி பாதுகாப்பு சாதனங்கள், பயண சுற்றுகள், மறுகூட்டல் சாதனங்கள் மற்றும் பாதுகாப்பு பேனல்களின் இரண்டாம் நிலை ஊசி சோதனைக்கு பயன்படுத்தப்படுகிறது.

2, VS-JB900 எத்தனை மின்னழுத்தம் மற்றும் தற்போதைய வெளியீடுகளை வழங்குகிறது?

இது நிலையான 4-கட்ட மின்னழுத்தம் மற்றும் 3-கட்ட மின்னோட்ட வெளியீட்டை வழங்குகிறது.

3, அதிகபட்ச ஏசி மின்னோட்ட வெளியீடு என்ன?

ஒவ்வொரு கட்டமும் 0 முதல் 40 A RMS வரை வெளியிடலாம். மூன்று தற்போதைய சேனல்கள் இணையாக இணைக்கப்படும் போது, ​​குறுகிய கால சோதனைக்காக வெளியீடு 0 முதல் 120 A RMS வரை அடையும்.

4, ஏசி மின்னழுத்த வெளியீடு வரம்பு என்ன?

கட்ட மின்னழுத்த வெளியீடு வரம்பு 0 முதல் 120 V RMS, மற்றும் வரி மின்னழுத்த வெளியீடு வரம்பு 0 முதல் 240 V RMS ஆகும்.

5, சோதனையாளர் ரிலே நடவடிக்கை நேரத்தை அளவிட முடியுமா?

ஆம். நேர அளவீட்டு வரம்பு 0.1 ms முதல் 9999 s வரை, 0.1 ms துல்லியத்துடன்.

6, மூன்று-கட்ட ரிலே பாதுகாப்பு சோதனையாளர் DC வெளியீட்டை ஆதரிக்கிறதா?

ஆம். இது DC தற்போதைய வெளியீடு, DC மின்னழுத்த வெளியீடு மற்றும் ரிலே மற்றும் இரண்டாம் நிலை சுற்று சோதனைக்கான ஒரு சுயாதீனமான DC துணை சக்தி வெளியீடு ஆகியவற்றை ஆதரிக்கிறது.

7, என்ன வகையான ரிலேக்கள் சோதிக்கப்படலாம்?

சோதனையாளர் அதிக மின்னோட்டம், பூமியின் தவறு, மின்னழுத்தம், அதிர்வெண், வேறுபாடு, தூரம், திசை, மறுமூடுதல் மற்றும் பிற பாதுகாப்பு சாதனங்களுக்கு பயன்படுத்தப்படலாம்.

8, எந்த தரநிலைகள் பொருந்தும்?

இந்த வகையான ரிலே பாதுகாப்பு சோதனைக்கான குறிப்பு தரநிலைகளில் GB/T 7261-2008 மற்றும் DL/T 624-2010 ஆகியவை அடங்கும். பயனர்கள் உள்ளூர் ரிலே பாதுகாப்பு சோதனை நடைமுறைகளையும் பின்பற்ற வேண்டும்.
