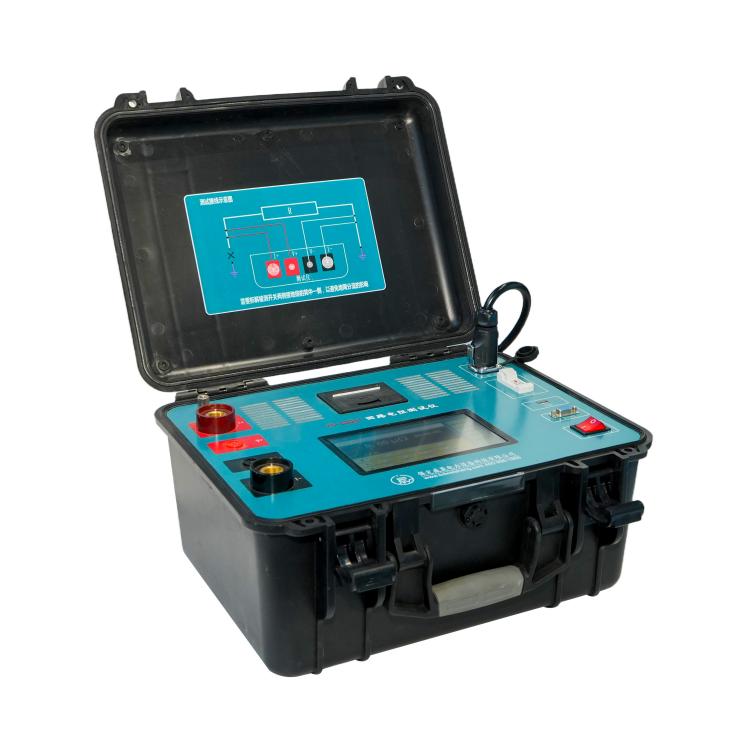

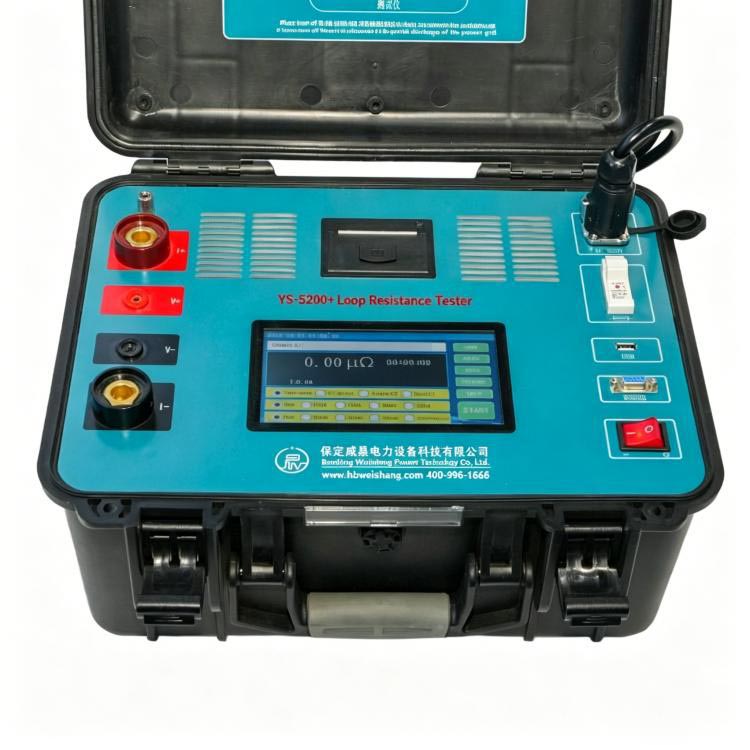

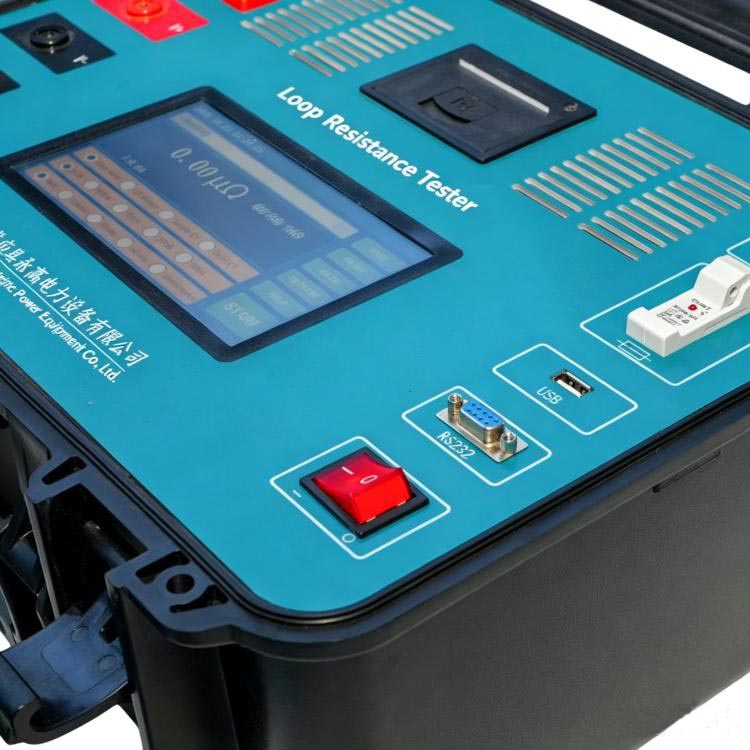

டெஸ்க்டாப் 300A இன்டெலிஜென்ட் சர்க்யூட் ரெசிஸ்டன்ஸ் டெஸ்டர்

சீனாவில் ஒரு தொழில்முறை உற்பத்தியாளர் மற்றும் சப்ளையர் Weshine வழங்கும் நீடித்த டெஸ்க்டாப் 300A இன்டெலிஜென்ட் சர்க்யூட் ரெசிஸ்டன்ஸ் டெஸ்டர், சர்க்யூட் பிரேக்கர்கள், டிஸ்கனெக்டர்கள், எர்த்திங் சுவிட்சுகள் மற்றும் பஸ்பார் மூட்டுகள் ஆகியவற்றில் துல்லியமான மைக்ரோ-ஓம் அளவீடுகளை வழங்குகிறது.

DL/T845.4-2019 மற்றும் IEC நான்கு கம்பி சோதனைத் தரங்களைப் பின்பற்றி இந்த யூனிட்டை உருவாக்கினோம், உயர் மின்னோட்ட எதிர்ப்பைக் கண்டறிவதற்கான தொழில்துறை கோரிக்கைகளை முழுமையாகப் பொருத்துகிறோம்.

இயந்திரத்தின் உள்ளே பல-சேனல் மின்னோட்ட உணர்திறன் வன்பொருளுடன் இணைக்கப்பட்ட உயர்-சக்தி நிலையான மின்னோட்டம் உள்ளது. இந்த அமைப்பு, சிக்கலான இணையான கிரவுண்டிங் கட்டங்களுடன் பணிபுரியும் போது கூட, வெளியீட்டு மின்னோட்டத்தை நிலையான மற்றும் மின்னழுத்த மாதிரியை துல்லியமாக வைத்திருக்கிறது, இது பொறியியல் ஒப்பந்தக்காரர்கள் இந்த மாதிரிக்கு மொத்தமாக ஆர்டர்களை மீண்டும் வழங்குவதற்கான முக்கிய காரணமாகும்.

முக்கிய அளவீட்டு கோட்பாடுகள்

டெஸ்க்டாப் 300A இன்டலிஜென்ட் சர்க்யூட் ரெசிஸ்டன்ஸ் டெஸ்டர் இரண்டு முக்கிய செயல்பாட்டு தொகுதிகளை நம்பியுள்ளது:

1. அனுசரிப்பு உயர் நிலையான மின்னோட்ட வெளியீடு: 50A–300A

2.வயர்லெஸ் DC கிளாம்ப் சென்சார்: 0~±600A தற்போதைய பிடிப்பு

இது ஓம் விதியின் அடிப்படையில் உண்மையான தொடர்பு எதிர்ப்பைக் கணக்கிடுகிறது: R = V / I₀

V = தொடர்பு புள்ளிகளில் மின்னழுத்த வீழ்ச்சி கண்டறியப்பட்டது

I₀ = சோதிக்கப்பட்ட கிளை வழியாக உண்மையான மின்னோட்டம் செல்கிறது

நுண்ணறிவு சோதனை முறைகள் (முக்கிய கண்டுபிடிப்பு)

வெஷைன் எலக்ட்ரிக் நான்கு மேம்பட்ட சோதனை முறைகளை ஒருங்கிணைத்து வெவ்வேறு கள நிலைகளை ஆதரிக்கிறது:

1. பாரம்பரிய சுற்று எதிர்ப்பு முறை

ஷன்ட் கரண்ட் குறுக்கீட்டைத் தவிர்க்க, பயனர்கள் பூமியின் ஒரு பக்கத்தைத் துண்டிக்க வேண்டும். சோதனையாளர் 300A DC மின்னோட்டத்தை ஊட்டுகிறார் மற்றும் மின்னழுத்த வீழ்ச்சி தரவைப் படிக்கிறார். இந்த முறை மிக உயர்ந்த துல்லியத்தை அடைகிறது மற்றும் திட்டமிடப்பட்ட பராமரிப்பு தளங்களுக்கு நன்றாக வேலை செய்கிறது.

2. க்ளாம்ப் நேரடி அளவீட்டு முறை

தரை இணைப்புகளை பிரிக்க தேவையில்லை. வயர்லெஸ் கிளாம்ப் நிகழ்நேர கிளை மின்னோட்டம் I₀ ஐக் கண்காணிக்கிறது, பின்னர் இயந்திரம் R=V/I₀ மூலம் தானாக எதிர்ப்பைக் கணக்கிடுகிறது. சிறப்பம்சங்கள்: பிரித்தெடுக்கும் வேலை இல்லை, வேகமான கள சோதனை, நேரடிப் பகுதி பராமரிப்புக்கு பாதுகாப்பானது.

3. ஒற்றை-பக்க ஷன்ட் பயன்முறை

கேபினட் எர்த்திங் மற்றும் விநியோகிக்கப்பட்ட கிரவுண்ட் கிரிட்கள் போன்ற இணையான கிரவுண்டிங் தளவமைப்புகளுக்கு ஏற்றது. கிளாம்ப் ஷன்ட் கிளை மின்னோட்டத்தை அளக்கிறது, மேலும் சாதனமானது மின்தடையைக் கணக்கிடுவதற்கு முன் I₀=I₁−I₂ உடன் பயனுள்ள சோதனை மின்னோட்டத்தை உருவாக்குகிறது. இது பகுதி இணை மின்னோட்டங்களால் ஏற்படும் துல்லிய பிழைகளை சரிசெய்கிறது.

4. இரட்டை பக்க ஷன்ட் பயன்முறை

துணை மின்நிலையங்களில் இருதரப்பு பிளவு மின்னோட்டங்களைக் கொண்ட பெரிய தரையிறங்கும் கட்டங்களுக்கு. இரண்டு கிளாம்ப்கள் I21 மற்றும் I22 கிளை மின்னோட்டங்களை சேகரிக்கின்றன, பல கிளை நெட்வொர்க்குகளுக்கான உண்மையான எதிர்ப்புத் தரவைப் பெற கணினி I₀=I₁−I21−I22 ஐக் கணக்கிடுகிறது.

பாதுகாப்பு மற்றும் கிளாம்ப் அமைப்பு வடிவமைப்பு

பொருந்திய வயர்லெஸ் கவ்விகள் DC மின்னோட்ட திசையை தானாக அடையாளம் காண முடியும்.

முக்கிய கிளாம்ப் விவரக்குறிப்புகள்:

1,DC சோதனை வரம்பு: 0 முதல் ±600A வரை

2, துல்லியமான தரவுகளுக்கு சரியான தற்போதைய திசையுடன் சீரமைக்க வேண்டும்

3, அளவீட்டு விலகலை ஈடுசெய்ய உள்ளமைந்த அளவுத்திருத்த செயல்பாடு

செயல்பாட்டு பாதுகாப்பு நினைவூட்டல்கள்:

1, வன்பொருள் சேதத்தைத் தவிர்க்க, அதன் அளவீட்டு வரம்பிற்கு அப்பால் கிளம்பை இயக்க வேண்டாம்

2, வாசிப்புகளை நிலைப்படுத்த தற்போதைய திசைக் குறிகளைப் பின்பற்றி கவ்விகளை நிறுவவும்

3, தரவுப் பிழைகளைக் குறைக்க, அளவுத்திருத்தத்தை தொடர்ந்து இயக்கவும்

படிப்படியான செயல்பாட்டு வழிகாட்டி

இந்த டெஸ்க்டாப் சோதனையாளர் உயர்-தற்போதைய காட்சிகளுக்கான நிலையான கள சோதனை பணிப்பாய்வுகளைப் பின்பற்றுகிறார்.

படி 1: சிஸ்டம் தயாரித்தல்

உபகரணங்கள் முழுவதுமாக இயங்கவில்லை என்பதை உறுதிப்படுத்தவும், தரையிறங்கும் அமைப்பு முடிந்தது மற்றும் கிளாம்ப் பேட்டரிகள் முழுமையாக சார்ஜ் செய்யப்பட்டுள்ளன. மொத்த கொள்முதல் வாடிக்கையாளர்கள் ஏற்றுமதியுடன் முழு செயல்பாட்டு கையேடுகளையும் பெறலாம்.

படி 2: வயரிங் கட்டமைப்பு

I+ மற்றும் I- சோதனைச் சுற்றுகளின் இரு முனைகளுடன் இணைக்கவும்; V+ மற்றும் V- உள் மின்னழுத்த மாதிரி புள்ளிகளுடன் இணைக்கவும். கம்பி எதிர்ப்பு குறுக்கீட்டை நிராகரிக்க, மின்னழுத்த ஆய்வுகளை தற்போதைய வளையத்திற்குள் எப்போதும் வைக்கவும்.

படி 3: பயன்முறை தேர்வு

ஒரு சோதனை பயன்முறையைத் தேர்ந்தெடுக்கவும்: பாரம்பரிய பிரித்தெடுத்தல் முறை, கிளாம்ப் நேரடி முறை, ஒற்றை ஷன்ட் முறை அல்லது இரட்டை ஷன்ட் முறை. பின்னர் வெளியீட்டு மின்னோட்டம் (50A–300A) மற்றும் சோதனை கால அளவு (Fast / 10s / 30s / 60s / Continuous) அமைக்கவும்.

படி 4: அளவீட்டு செயல்முறை

இயந்திரமானது கரண்ட் ரேம்ப்-அப், ஸ்டெபிலிட்டி கண்ட்ரோல், நிகழ்நேர மின்னோட்டப் பிடிப்பு, மின்னழுத்த மாதிரி, எதிர்ப்பைக் கணக்கிடுதல் மற்றும் வெப்பநிலை இழப்பீடு ஆகியவற்றை கைமுறையாக சரிசெய்தல் இல்லாமல் தானாகவே இயக்குகிறது.

படி 5: முடிவு காட்சி

திரையானது மொத்த மின்னோட்டம் I₁, கிளை கிளாம்ப் மின்னோட்டங்கள் (I₂ / I21 / I22), மைக்ரோ-ஓம்ஸில் எதிர்ப்பு மதிப்பு, சோதனை நேரம் மற்றும் நிலைத்தன்மை நிலை ஆகியவற்றைக் காட்டுகிறது.

படி 6: தரவு மேலாண்மை

ஆபரேட்டர்கள் சோதனை பதிவுகளை உள்ளூர் நினைவகத்தில் சேமிக்கலாம், FAT32 USB டிரைவ்கள் மூலம் பதிவுகளை ஏற்றுமதி செய்யலாம், விருப்ப அச்சு தொகுதிகளுடன் அறிக்கைகளை அச்சிடலாம் மற்றும் வரலாற்று சோதனைத் தரவை எப்போது வேண்டுமானாலும் திரும்பிப் பார்க்கலாம்.

பயன்பாட்டு காட்சிகள்

இந்த டெஸ்க்டாப் 300A இன்டலிஜென்ட் சர்க்யூட் ரெசிஸ்டன்ஸ் டெஸ்டர், இந்த துறைகளில் இருந்து வாங்குபவர்களால் பரவலாக ஏற்றுக்கொள்ளப்பட்ட சிக்கலான அடித்தளம் மற்றும் வலுவான மின்காந்த குறுக்கீடு நிலைமைகளின் கீழ் எதிர்ப்பு கண்டறிதல் பணிகளை கையாளுகிறது:

1, பெரிய துணை மின் நிலையங்கள்

2, மின் உற்பத்தி நிலையங்கள்

3, தொழில்துறை சுவிட்ச் கியர் அமைப்புகள்

4, உயர் மின்னழுத்த பரிமாற்ற வசதிகள்

5, கிரவுண்டிங் கிரிட் நெட்வொர்க்குகள்

கணினி நம்பகத்தன்மையின் கீழ் செயல்படுகிறது:

1, வலுவான மின்காந்த குறுக்கீடு

2, இணை தற்போதைய விநியோகம்

3, வரையறுக்கப்பட்ட துண்டிப்பு அணுகல்

4, தொடர்ச்சியான பராமரிப்பு நடவடிக்கைகள்

வழக்கமான சோதனை பயன்கள்

1, உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்களுக்கான தொடர்பு எதிர்ப்பு சோதனை

2, துணை மின்நிலைய கிரவுண்டிங் கட்டங்களின் பிழை ஆய்வு

3, பஸ்பார் இணைக்கும் மூட்டுகளின் எதிர்ப்பைக் கண்டறிதல்

4, GIS/AIS சுவிட்ச் கேபினட்களுக்கான வழக்கமான பராமரிப்பு

5, மின் உற்பத்தி நிலைய மின் சாதனங்களுக்கான தொழிற்சாலை தர ஆய்வு

6, பரிமாற்ற நெட்வொர்க்குகளுக்கான தரை அமைப்பு பகுப்பாய்வு

7, தொழில்துறை மின் விநியோக அமைப்புகளின் சரிசெய்தல்

வெஷின் நன்மைகள்

நவீன சக்தி அமைப்புகளில் தந்திரமான இணை மின்னோட்டம் மற்றும் சிக்கலான தரையிறங்கும் சிக்கல்களைத் தீர்க்க பல-முறை அளவீட்டு கட்டமைப்புடன் டெஸ்க்டாப் 300A நுண்ணறிவு சர்க்யூட் ரெசிஸ்டன்ஸ் டெஸ்டரை உருவாக்கினோம். வயர்லெஸ் கிளாம்ப் அல்லாத பிரித்தெடுத்தல் சோதனையானது பராமரிப்பு வேலையில்லா நேரத்தை குறைக்கிறது மற்றும் தள பாதுகாப்பை பெரிதும் மேம்படுத்துகிறது, இது பல மின் சேவை வழங்குநர்களை எங்களுடன் நீண்ட கால விநியோக ஒப்பந்தங்களில் கையெழுத்திட செய்கிறது.

மல்டி-சேனல் நிகழ்நேர மின்னோட்டக் கணக்கீட்டு வழிமுறைகள் இணையான அடிப்படை சூழல்களில் கூட துல்லியமான எதிர்ப்பு மதிப்புகளை உறுதி செய்கின்றன. 300A பெரிய மின்னோட்ட வெளியீடு, வயதான தொடர்பு பரப்புகளில் ஆக்சைடு அடுக்குகளை விரைவாக உடைத்து, தேய்ந்த கடத்தும் மூட்டுகளுக்கு மிகவும் நம்பகமான சோதனை முடிவுகளை வழங்குகிறது. உள்ளமைக்கப்பட்ட புத்திசாலித்தனமான வெப்பக் கட்டுப்பாடு, நீண்ட உயர் மின்னோட்ட வேலைச் சுமைகளின் கீழ் யூனிட்டை நிலையாக வைத்திருக்கும்.

வாங்குபவர்களுக்கு பயனர் நட்பு தொழில்துறை வடிவமைப்பு நன்மைகள்:

1, மல்டி-மோட் அறிவார்ந்த செயல்பாடு

2, காட்சிப்படுத்தப்பட்ட நிகழ்நேர தற்போதைய தரவு காட்சி

3, தானியங்கி பாதுகாப்பு பாதுகாப்பு செயல்பாடுகளின் முழு தொகுப்பு

4, கட்டமைக்கப்பட்ட தரவு சேமிப்பு மற்றும் ஏற்றுமதி

உங்கள் திட்டப் கொள்முதலுக்கான தனிப்பயனாக்கப்பட்ட மேற்கோள்கள் மற்றும் முழுமையான தொழில்நுட்ப அளவுருக் கோப்புகளைப் பெற, உடனடியாக எங்கள் விற்பனைக் குழுவைத் தொடர்புகொள்ளவும்.
